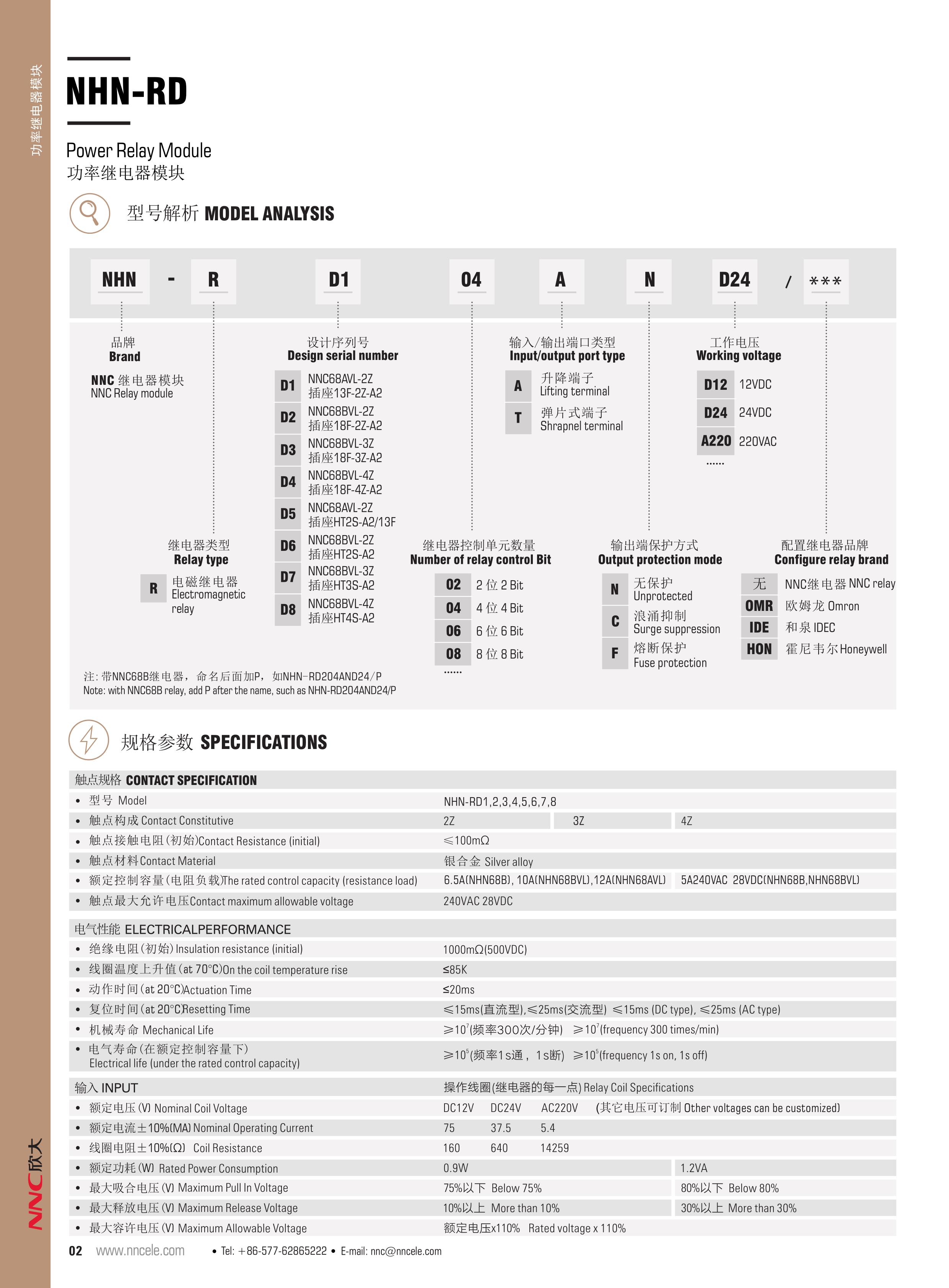

NHN-RD
-
- 產品概述

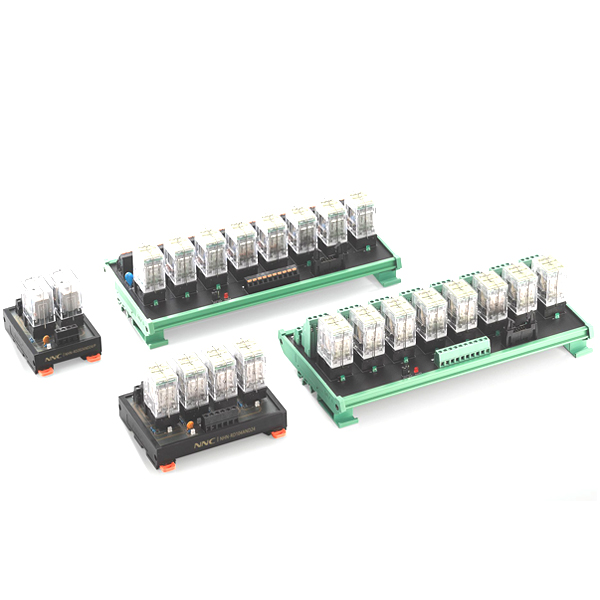

- NHN-RD功率繼電器模組
型號：NHN-RD1,2,3,4,5,6,7,8
觸點構成：2Z;3Z;4Z
觸點接觸電阻（初始）：≤100mΩ
觸點材料：銀合金
額定控制容量（電阻負載）：6.5A（HHN68B）,10A（HHN68BVL）,12A（HHN68AVL）
5A 240VAC 28VDC（HHN68B,HHN68BVL）
觸點最大允許電壓：240VAC 28VDC
絕緣電阻（初始）：1000mΩ（500VDC）
線圈溫度上升值（at 70℃）：≤85K
動作時間（at 20℃）：≤20ms
復位時間（at 20℃）：≤15ms（直流型），≤25ms（交流型）
機械壽命：≥107（頻率300次/分鐘）
電氣壽命（在額定控制容量下）：≥105（頻率1s通，1s斷）
額定電壓（V）：DC12V;DC24V;AC220V
額定電流±10%（MA）：75；37.5；5.4
線圈電阻±10%（Ω）：160；640；14259
額定功耗（W）：0.9W 1.2VA
最大吸合電壓（V）：75%以下 80%以下
最大釋放電壓（V）：10%以上 30%以上
最大容許電壓（V）：額定電壓×110%
-
