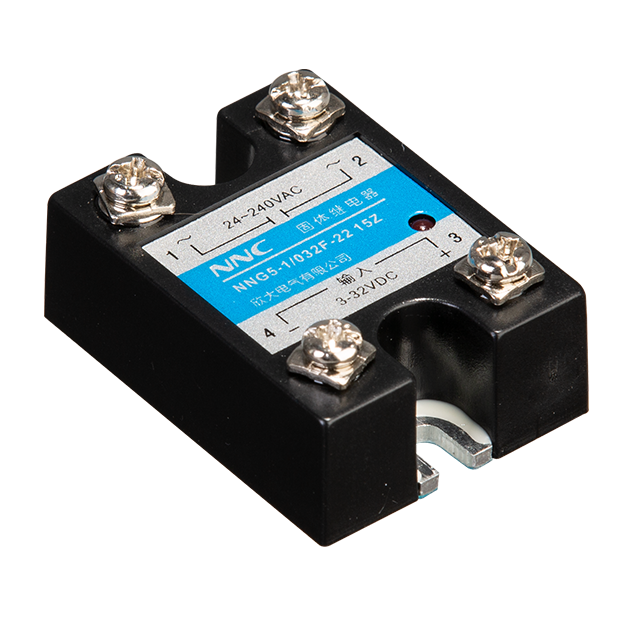

單相交流輸出型固體繼電器
型號：NNG1-5/032F-22,38 (SSR-DA) 5-15Z

產品特性

NNG 系列固體繼電器采用國際流行線路和器件制造的一種開關性能優良的新型無觸點電子開關器件，符合GB/T 14048.5 的相關要求，其輸入端僅需要很小的控制電流，就能夠接通和分?jǐn)啻箅娏髫?fù)載，能與TTL、HTL、CMOS 等集成電路較好的兼容，而輸出回路則采用可控硅或大功率晶體管接通和斷開負載電流，輸入與輸出之間采用光電耦合，通斷時沒有任何可動接觸部件，具有結構強度高，耐沖擊，抗震性強，無火花，無噪音，工作可靠性高，開關速度快，使用壽命長的特點。廣泛應用于信號燈，閃爍器，照明舞臺燈光控制系統，儀器儀表，醫療器械，復印機，自動洗衣機，自動消防，保安系統，積極作為電網功率因素補償?shù)碾娏﹄娙萸袚Q開關等自動化控制領域；另外在化工，煤礦等需要防爆防潮防塵防腐蝕的惡劣環境及頻繁開關場合中大量使用，已成為繼電器家族（EMR）的理想更新?lián)Q代產品。

產品分類

按輸出電源來分有直流輸出型固體繼電器和交流輸出型固體繼電器。按輸入電源來分有交流控制交流、直流控制交流、直流控制直流固體繼電器和固體調壓器，交流固體繼電器開關方式有電壓過零導通型（簡稱過零型）和隨機導通型（簡稱隨機型）；按輸出開關元件分有雙向可控硅輸出型（普通型）和單向可控硅反并聯型（增強型）；按安裝方式分有印制PCB 線路板上用的插針式（自然冷卻，不必帶散熱器）、插座式和固定在金屬底板上的螺栓安裝式（散熱器冷卻）。

過零型與隨機型SSR 的區別

當輸入端施加有效的控制信號時，隨機型SSR 輸出端立即導通（速度為微秒級），而過零型SSR 則要等負載電壓過零區域（約±15V）時才開啟導通，當輸入端撤銷控制信號后，過零型和隨機型SSR 均在小于維持電流時關斷。雖然過零型SSR 有可能造成最大半個周期的延時，但卻減少了對負載的沖擊和生產的射頻干擾，成為理想的開關器件，在“單刀單擲”的開關場合中應用最為廣泛。隨機型SSR 的特點是反應速度快，它可以控制移相觸發脈沖，達到方便地改變交流電網電壓，從而應用于精確的調溫、調光等阻性負載及部分感性負載場合。

普通型和增強型的區別

在感性負載的場合，當SSR 由通態關斷時，由于電流、電壓的相位不一致，將產生一個很大的電壓上升率dv/dt（換向dv/dt）加在雙向可控硅的兩端，如此值超過雙向可控硅的換向dv/dt 指標（典型值為10V/μs）則將導致延時關斷，甚至失敗。而單相可控硅為單極性工作狀態，只受靜態電壓上升率dv/dt（典型值為100V/μs）影響，由兩只單向可控硅反并聯構成的增強型SSR 比由一只雙向可控硅構成的普通型SSR 的換向dv/dt 有了很大的提高，因此在感性或容性負載場合宜選取增強型SSR。

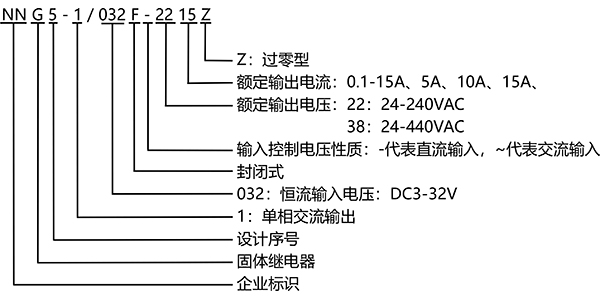

型號說明

產品技術參數

控制電壓	3-32VDC
控制電流	6-25mA
接通電壓	3VDC
關斷電壓	1VDC
反向電壓	32VDC
負載電壓	22:24-240VA 38:24-440VAC
負載電流	5A、10A、15A
瞬態電壓	22:600VAC 38:900VAC
通態壓降	≤1.6VDC
通斷時間	≤10ms
斷態漏電流	≤10mA
介質耐壓	≥2500VAC
絕緣電阻	100MΩ,500VDC 測試
環境溫度	-30~80℃
安裝形式	螺栓安裝
產品重量	≈29g
外形尺寸	38.5×28.7×18mm
說明	負載5A 以上必須安裝散熱器，60℃以上必須加風扇強冷或者水冷

產品尺寸及接線方式

選型指南

①產品輸出端內部有RC 吸收回路，會有≤10mA 漏電流，一般的微小型負載會有自導通或輸出電壓現象屬正常。特殊定制款產品請聯系工廠進行協商，確定好技術參數后再進行生 產。
②由于輸出端可控硅在導通時有≤1.2V 左右的壓降，導致產品發熱，在機柜中安裝時要留 有足夠的散熱空間。
③散熱器的選型可參考附表1
④產品標識的輸出電壓和電流為額定電壓和額定電流，在實際使用時要降額使用。不同負載
降額系數不一樣，參考附表2，特別是感性負載還應在輸出端并聯壓敏電阻保護。
附表1：散熱器選型指南

負載電流	散熱器型號	負載電流	散熱器型號
單相20A 以下	NN-060	單相80A 以下	NN-063
單相40A 以下	NN-061	單相100A 以下	NN-034
單相60A 以下	NN-062	單相120A 以下	NN-036

附表2：負載降額

負載類型	純電阻	電熱絲	白熾燈	變壓器	電磁鐵	單相電機	三相電機	電容投切
功率因素	1.0	0.7	0.5	0.4	0.5	0.2	0.3	浪涌
放大倍數	1.5 倍	2 倍	2.5 倍	4 倍	4 倍	7 倍	6 倍	10 倍

例: 在負載類型為電熱絲（功率因素為0.7）的應用環境中，實際工作電流為10A，我們該選擇多少安培的產品呢？
根據附表2 的估算方法，可以得出：
10A（實際工作電流）x2（放大倍數）=20A
所以本例中需要選擇20A 的產品。
例2：在負載類型為單相電機（功率因數為0.2）的應用環境中，實際工作電流為10A，我
們該選擇多少安培的產品呢？
根據附表2 的估算方法，可以得出：
10A（實際工作電流）x7（放大倍數）=70A
所以本例中需要選擇70A 的產品。

注意事項

輸入工作條件：
①注意工作電壓的范圍和正負極。
②為確保產品正常工作，必須保證有足夠而且不超出標稱的觸發電壓和電流值，譬如控制端標稱電壓為“3-32VDC”時，即最小的輸入電壓不得低于3VDC，最大不得超過32VDC，因此在串聯或并聯使用中需特別注意滿足產品的觸發要求。
③請勿在輸入回路上施加超過額定值的電壓，否則會導致SSR 故障或燒壞。
④用集成電路直接驅動SSR 時應有足夠的帶載能力和盡可能低的"0"電平輸出。
輸出工作條件：
①請勿在輸出回路上施加超過額定值的電壓，否則會導致SSR 故障或燒壞。
②實際使用時負載電流請不要超出額定電流范圍，否則可能導致SSR 異常發熱或燒壞。
③為確保SSR 的可靠工作，必須正確使用SSR 的極限參數及采取必要的保護措施。
④峰值電壓選擇：電感負載：取線路電壓（有效值）的2-3 倍，純電阻負載：取線路電壓（有效值）的1-2 倍。
⑤壓敏電阻的選用：負載為感性負載時，請務必在產品輸出端并接一壓敏電阻，取值為負載電壓的1.8-2 倍。
安裝須知:
①安裝時請務必在電源側加裝aR 型快速熔斷器，空氣開關等保護，以防止短路，造成產品 永久性失效。選取熔斷器電流等級的原則為略大于負載電流。阻性負載和感性負載宜用 aR 型快速熔斷器，電動機，電力補償電容器類負載宜用空氣開關保護。
②為了避免產品的溫升超過允許值，設計應用時應充分考慮散熱效果和安裝位置，當兩只或多只產品并排安裝時應留有適當大的間距。
③工作電流5A 以下的產品盡量安裝在通風較好的散熱窗旁邊，或有冷卻風吹到的地方。
④工作電流5A 以上的產品必須安裝散熱器，產品與散熱器之間加上導熱硅脂才能良好散熱， 散熱器表面溫度接近60℃時應強制風冷。
⑤輸入端M4 螺絲推薦緊固扭矩1.2-1.4Nm,輸出端M5 螺絲推薦緊固扭矩1.9-2.1Nm。
⑥警告！在進行安裝、維修等操作時，務必首先切斷電源才能進行安裝或檢修，以防止觸電危險。
⑦貯存條件：產品存放要求做到防潮、防濕、避免雨淋、跌落以及劇烈碰撞。應存放于通風、 干燥、無腐蝕性氣體的環境中，對環境的濕度要求必須小于80%。
