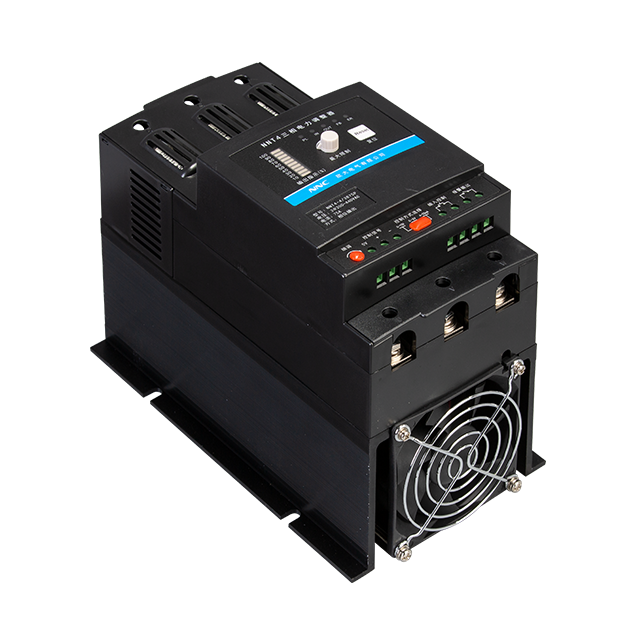

三相交流輸出型電力調整器
型號：NNT4-4/38 (SSR-VA) 75-100P

產品特性

NNT4-4 型系列固體調壓器是由可控硅開關電路，阻容移相電路，滯后電路，過壓吸收 電路以及模塊的形式，采用優質可靠的電子元器件，SMT 貼片工藝，阻燃工程塑料外殼， 環氧樹脂灌封，螺紋引出端接線?；驹硎莾x表輸出的直流信號轉換為數字同步觸發信號 觸發可控硅，改變可控硅的導通角來調壓和調功，從而實現精密控溫。具有體積小，性能穩 定，可靠性高，結構強度高，耐沖擊，抗震性強，結構新穎，造型別致，使用快捷安全可靠。 使用時僅需外接一只電位器，即可實現交流電輸出功率調節，實現負載電壓從零伏到電網全 電壓的無級可調。在許多場合中可以代替笨重的接觸式調壓器。廣泛用于工業電爐、玻璃熔 爐、烘箱、石油化工、鞋機等加熱行業。

產品功能

①具有多種控制輸入信號(4~20mA/0~5V/0~10V/1~5V/2~10V 等)可自行切換選擇；
②具有內部輸出功率手動調整及外部輸出功率手動調整+自動調整；
③具有保險絲開路指示燈/負載短路、開路指示燈(選配)/SCR 溫度過熱(75℃)指示燈及異常報警接點；
④具有負載輸出功率0~100%顯示百分比；
⑤具有負載緩沖加熱時間(15 秒左右)；
⑥SCR 超溫或FUSE 熔斷立即停止輸出功能，待故障排除后復電時，再緩沖輸出；
⑦內裝特快速保險絲、保護SCR 不受損(且保險絲拆裝容易)；
⑧超高效率散熱片，導熱性快、散熱性佳；
⑨電源頻率自我偵測，50~60Hz 均可使用，不需任何選擇或切換；
⑩輔助電源：為PCB 板工作電源：PCB 內部與主控電源連接，無需輔助電源。
?移相角：三角形負載或星形負載(NNT4-4)中心點不接零線。
?超溫報警：產品溫升超75℃報警。
?相位控制：連續性相交控制，輸出穩定，電流表不抖動，但每周半波會產生諧波。
?適用負載：三相三線半控型：定阻抗負載，遠紅外、IR 燈管、硅碳棒負載等不適

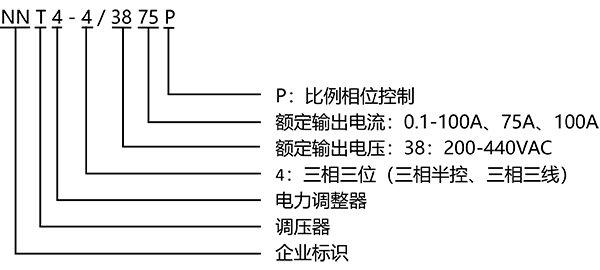

型號說明

產品技術參數

控制方式	DC 0-5V、DC0-10V、DC4-20mA、10KΩ手動電位器，四種方式可選
輸出方式	相位輸出、移相范圍0-150°
調壓范圍	200-440VAC
負載電壓	三相380VAC（三相三線）
負載電流	75A、100A
保護功能	aR 型快速熔斷器
報警功能	斷相和超溫報警，繼電器輸出（1A/250VAC）
隔離電壓	有源型全隔離
介質耐壓	≥2000VAC 輸出端-散熱板
顯示功能	LED 面板顯示SCR 輸出百分比及工作狀態指示
使用負載	定阻抗電熱絲、IR 遠紅外線、UV 燈管等
環境溫度	溫度-10~55℃濕度90％RH 以下
產品重量	≈2760g
外形尺寸	218×130×168mm
安裝尺寸	116×112mm
安裝形式	螺栓安裝
冷卻方式	強制風冷

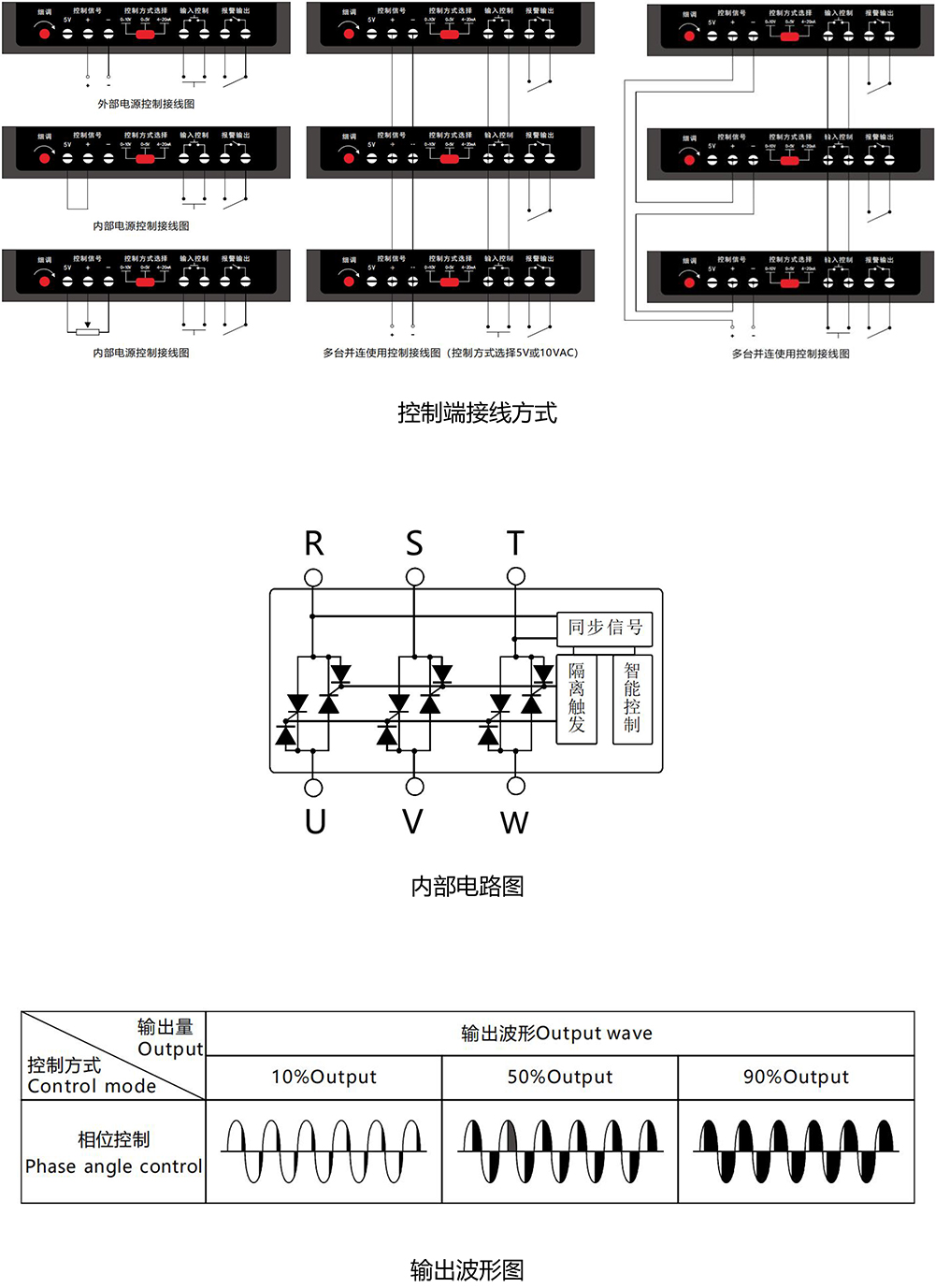

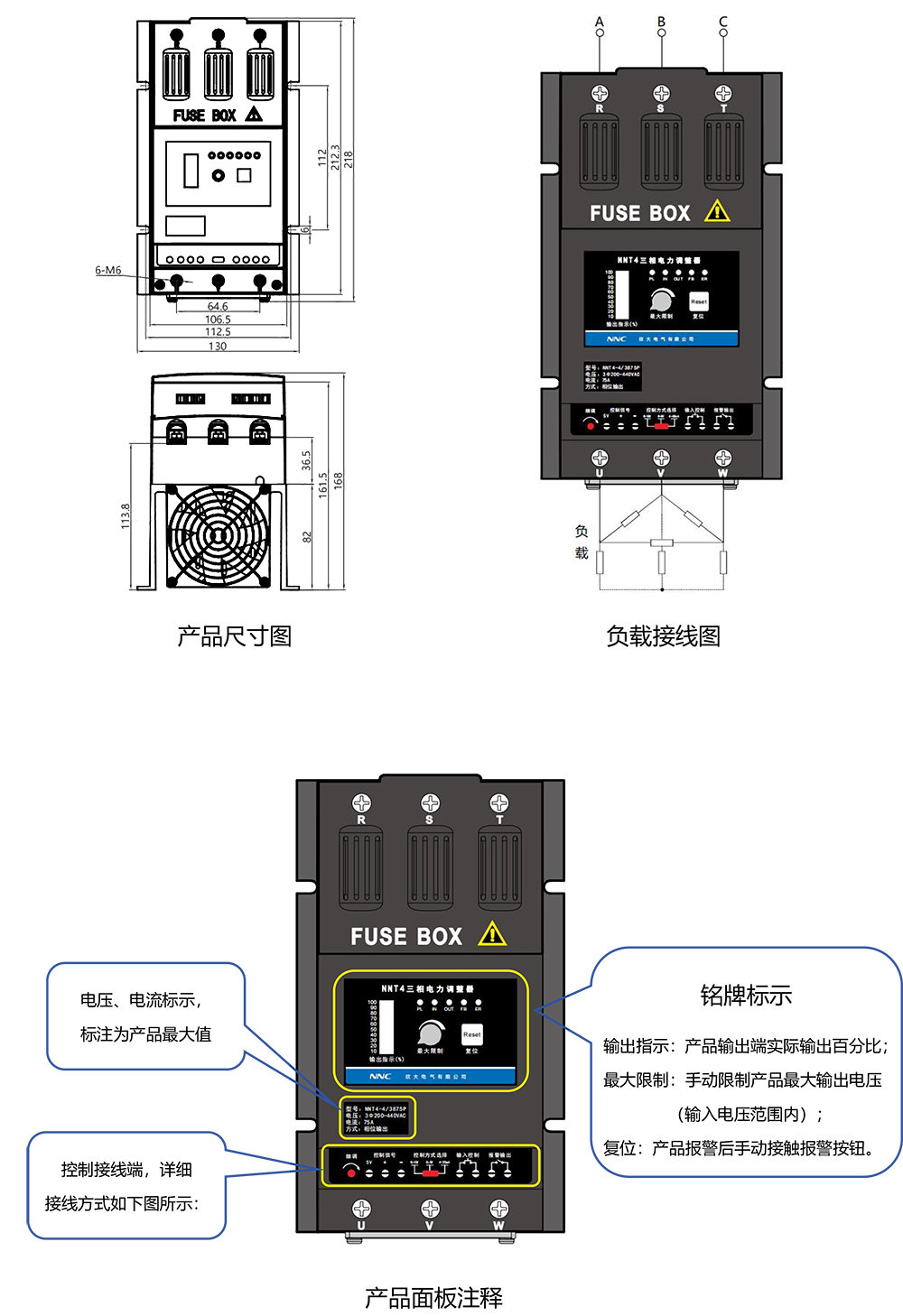

產品尺寸及接線方式

故障排除

代號	顯示狀況	異常故障原因	處理對策
PL	電源指示燈不亮 （燈亮表示正常）	輔助電源未送電 PCB 基板故障	檢查輔助電源電路 更換PCB 基板或送修
IN	指示燈不亮 百分比無顯示	儀表信號無輸出 儀表信號極性相反內部 MAX VR 或外部VR 歸零	檢查儀表信號 檢查內部MAX VR 和 外部VR
OUT	相位-燈亮表示正常 零位-閃爍表示正常	無儀表信號或IN 燈亮OUT 燈不亮 OUT 燈亮無電流輸出	檢查IN 燈，燈未亮表示儀表信號或反接PCB 基板故障，更換或送修
FB	保險絲熔斷/電源欠相 指示燈亮 （燈亮表示異常）	保險絲熔斷主電流 未送電或欠相	檢查主電流或保險絲 更換保險絲， 檢查負載是否短路或 接地檢查主電流
ER	SCR 超溫指示燈亮 （燈亮表示異常）	SCR 散熱風扇故障或卡住周 圍環境溫度過高或通風不良	更換風扇或清洗異物 改善通風條件

注意：控制器無法調控有50%左右電壓輸出：該故障是三相三線制產品(NNT4-4)零線接 于負載端所導致。使用三相三線產品（NNT4-4）時輸出負載要平衡，否則輸出電壓 有高低。使用中側板高溫勿碰觸。

選型指南

①選型時電流或功率計算（阻性負載）。
（單相）：負載（KW）/電壓（V）==安培(A) X 1.5==調整器安培（A）
（三相）：負載（KW）/電壓（V）/1.732==安培(A) X 1.5==調整器安培（A）
②標準主回路規則：主電源→無熔絲開關→電磁接觸器→電力調整器→負載。
③配線時螺絲務必鎖緊，以免接觸不良產生高溫。
④配線完成后，必須蓋上面板及安全護蓋，才能進行送電運轉，以避免觸電或?qū)щ娢锲返羧? 造成短路。
⑤電力調整使用時，內部會產生熱量，安裝時請垂直安裝且兩邊需留空隙。
⑥控制箱需有空氣對流通風口，請依熱空氣由下向上原理裝置通風孔或裝抽風機。
⑦避免安裝於有嚴重，水蒸氣或酸堿流量、酸堿腐蝕性氣體之場所。
⑧為了安全和工事考慮，在調整器安裝使用前將燈泡（100W）3 個接于負載端進行試驗。
外接電位器手動調節調整器，觀測燈泡亮度來判斷調整器好壞。試驗好了再配裝電路中。
⑨先選擇控制信號和控制方式，本調整器出廠設定控制信號模式（4-20mA），要更改設置將紅色蓋揭開，撥動里面波動開關選擇所需模式。按接線范例接線安裝好。多臺調整器同時或分段調節時，使用同一信號負載功率不一致，可調節細調來補償。

注意事項

輸入工作條件：
①注意工作電壓的范圍和正負極。
②為確保產品正常工作，環境溫度較低時應加大輸入電流，溫度較高時應降低輸入電流。
③請勿在輸入回路上施加超過額定值的電壓，否則會導致SSR 故障或燒壞。
④用集成電路直接驅動SSR 時應有足夠的帶載能力和盡可能低的"0"電平
輸出工作條件：
①三相交流電路的進線無相序要求，導線粗細按實際使用電流選擇。輸出端接負載。
②請勿在輸出回路上施加超過額定值的電壓，否則會導致SSR 故障或燒壞。
③實際使用時負載電流請不要超出額定電流范圍，否則可能導致SSR 異常發熱或燒壞。
④為確保SSR 的可靠工作，必須正確使用SSR 的極限參數及采取必要的保護措施。
⑤峰值電壓選擇：純電阻負載：取線路電壓（有效值）的1-2 倍。
⑥過溫保護：在使用過程中若發生高溫報警現象，需檢查產品選型是否正確。
安裝須知:
①安裝方式：壁掛式垂直安裝，電源為上進下出。接線時各接線端子上的雜物要清除，擰緊螺絲，否則會造成端子因接觸不良發熱而導致產品損壞。
②在機柜中與其他器件之間有足夠的散熱空間，為了避免產品的溫升超過允許值，設計應用時應充分考慮散熱效果和安裝位置，當兩只或多只產品并排安裝時應留有適當大的間距。
必要時可安裝風扇強制散熱。散熱效果不僅跟實際使用電流和散熱器大小有關，還跟環境溫度（夏季、冬季）、通風條件（自然冷卻、強制冷卻、風量大?。┮约鞍惭b密度等因素均有關。
③工作電流5A 以上的產品盡量安裝在通風較好的散熱窗旁邊，或有冷卻風吹到的地方。
④輸出端M6 螺絲推薦緊固扭矩2.5-3.0Nm,輸出端M8 螺絲推薦緊固扭矩6-8Nm。
⑤警告！在進行安裝、維修等操作時，務必首先切斷電源才能進行安裝或檢修，以防止觸電危險。
⑥貯存條件：產品存放要求做到防潮、防濕、避免雨淋、跌落以及劇烈碰撞。應存放于通風、干燥、無腐蝕性氣體的環境中，對環境的濕度要求必須小于80%。
