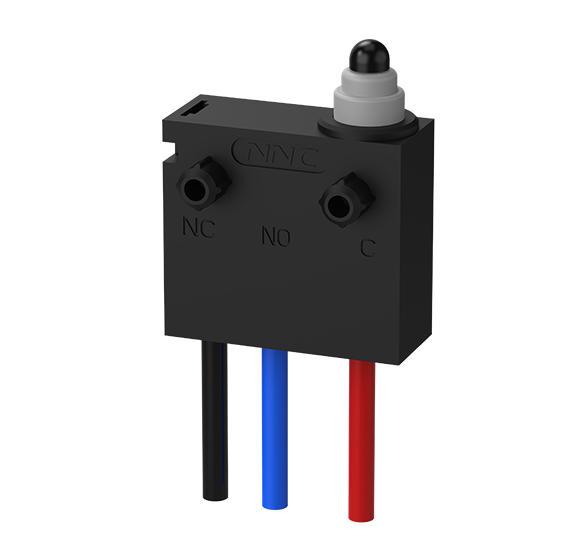

型號說明
① 接觸規格：
1:雙投型(轉換) ;2:常閉型(NC);3:常開型;4:轉換常開型;5:轉換常閉型
② 額定負載：1：0.1A 12VDC
③ 驅動桿類型：00:圓頭按鈕型;01:平頭按鈕型;02 :直擺桿型
④ 動作力(OF)最大：040:40±20gf;060:60±30gf;100:100±40gf;…:其它
⑤ 外殼類型：A:A型外殼;B:B型外殼;…:其它
⑥ 端子類型：F:F型端子;P:P型端子;…:其它
⑦ 線束類型：0：不帶線束;W…: 帶線束
接觸規格
驅動桿類型
外殼類型
|
|
B/C功能
|
A/D/E功能
|
|
A
|
|
|
|
B
|
|
|
|
C
|
|
|
|
D
|
|
|
|
E
|
|
|
|
F
|
|
|
|
G
|
|
|
|
I
|
|
|
|
J
|
|
|
|
K
|
|
|
|
L
|
|
|
端子類型
性能
|
項目
|
規格值
|
|
額定負載
|
0.1A 12VDC; 50μA 5VDC;20mA 12VDC
|
|
防護等級
|
IP67
|
|
絕緣電阻
|
100MΩ以上
|
|
接觸電阻(初始值)
|
500mΩ以下(不含線束)
|
|
環境溫度
|
40T85
|
|
耐壓
|
同極端子間
|
AC1000V 50/60Hz 1min
|
|
各端子與接地(塑料間)
|
AC1500V 50/60Hz 1min
|
|
各端子與非充電金屬間
|
AC1500V 50/60Hz 1min
|
|
壽命
|
電氣
|
30萬次
|

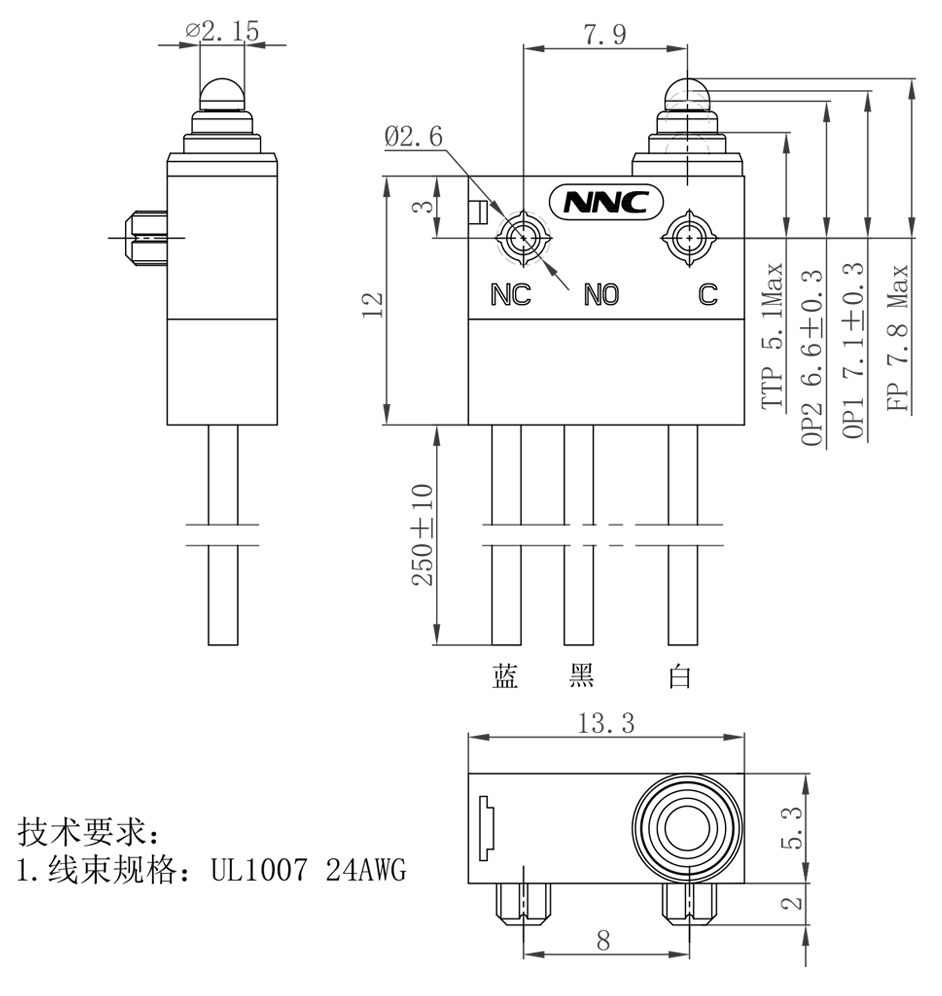

外形尺寸/動作特性
|
項目
|
|
|
OF
|
動作力
|
100±40gf
|
|
FP
|
自由位置
|
≤7.8mm
|
|
OP1
|
動作位置
|
7.1±0.3mm
|
OP2
|
動作位置
|
6.6±0.3mm
|
|
TTP
|
極限位置
|
≥5.1mm
|
①關于安裝：
開關的安裝,拆卸和配線作業以及維護檢查時，請務必斷開電源。否則會引起觸電和燒毀。
開關安裝時螺釘需小于安裝孔,使用平墊圈,彈性墊圈來緊固。此時請使用0.39-0.59N.m的緊固扭矩安裝。
開關請安裝在平面上。如果安裝面凹凸不平，可能導致開關歪斜，動作失常和外殼破損。
②關于操作行程的設定：
針狀按鈕規格場合，請注意操作行程的設定。按下量過多則壽命縮短。請以過行程(OT)規格值的70%～100%為標準設定。
注意事項
①將導線焊接在端子上時，請先將導體穿過端子孔后再進行操作。
②烙鐵的容量為60W以下，時間在5S以內。如果操作溫度過高或者時間過長，可能導致開關特性劣化。
③請盡量少用焊錫，如果焊錫進入開關內部，可能會導致接觸障礙。
④如果將印刷基板用端子在焊接槽中進行焊接，焊錫可能進入開關內部導致接觸不良，因此請采用手工焊接。
