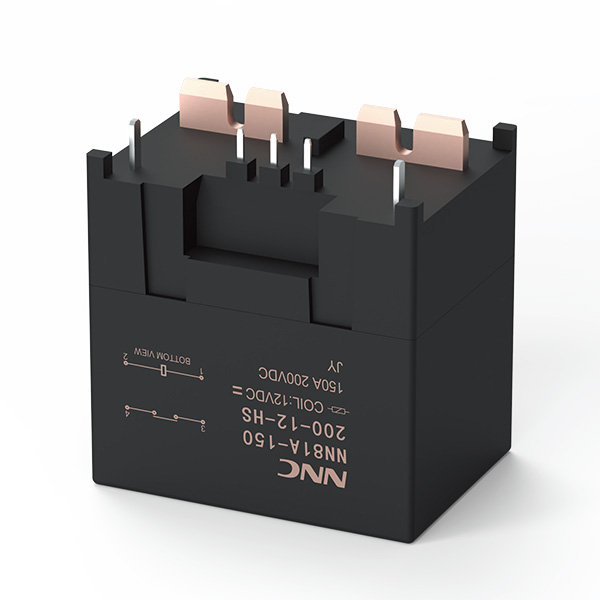

產品特點
環境保護類別:RT II
獨特的磁滅弧設計，具有750V的切斷功能
獨特的接點結構，具有更高的耐浪涌性能和電流耐受能力
高低壓間耐壓4000V以.上
負載無極性
可選輔助觸點型
環保產品(符合RoHS)

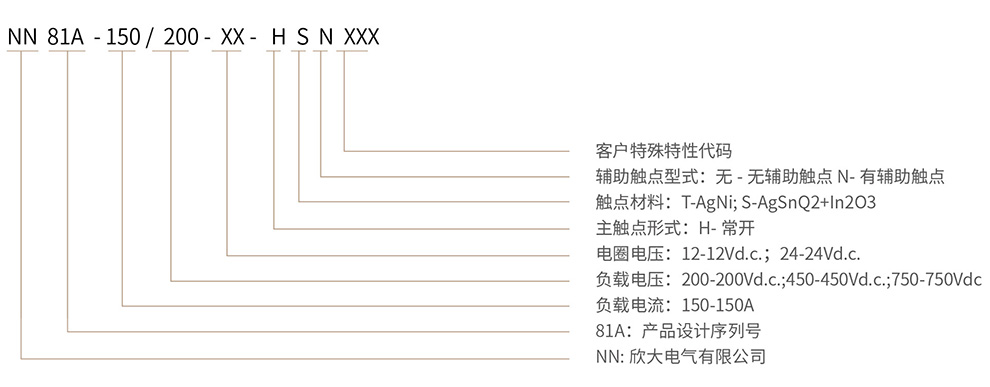

產品型號說明
主要技術參數
主觸點參數
|
結構
|
H
|
|
觸點材料
|
銀合金
|
|
接觸電阻
|
≤5mΩ(@20A)
|
|
接觸壓降
|
/
|
|
額定負載
|
DC200V 150A
|
|
切換電壽命
|
150A /200V,1000次
|
|
40A /750V,1000次
|
|
80A /450V,3000次
|
|
接通電壽命
|
35A /750V,2.5萬次
|
|
分?jǐn)嚯妷勖?
|
/
|
|
短路電流
|
/
|
|
額定電流
|
150A
|
|
最小負載電流
|
6V/1A
|
|
機械耐久性
|
20萬次(0.5秒通0.5秒斷)
|
輔助觸點參數
|
結構
|
/
|
|
接觸電阻
|
/
|
|
額定負載
|
/
|
|
切換電壽命
|
/
|
線圈參數
|
額定電壓(Vd.c.)
|
12
|
24
|
/
|
|
動作電壓(Vd.c.)
|
≤9
|
≤18
|
/
|
|
工作電壓(Vd.c.)
|
9~ 14
|
18~28
|
/
|
|
釋放電壓(Vd.c.)
|
≥1
|
≥2
|
/
|
|
線圈電阻(2)(1+ 7%)
|
51
|
206
|
/
|
啟動電流(A)*
|
0.235
|
0.116
|
/
|
|
啟動時間
|
/
|
/
|
/
|
|
額定電流(A)
|
0.235
|
0.116
|
/
|
|
啟動功耗(W)*
|
2.8
|
2.8
|
/
|
|
穩態功耗(W)
|
2.8
|
2.8
|
/
|
注: ★” ： 表示為額定電壓時
性能參數
|
絕緣電阻
|
線圈與觸點間
|
1000MΩ以上
|
|
同極觸點間
|
/
|
|
主輔觸點間
|
1000MΩ以上
|
耐壓
|
線圈與觸點間
|
AC4000V 1分鐘
|
|
同極觸點間
|
/
|
|
主輔觸點間
|
AC4000V 1分鐘
|
|
耐沖擊電壓
|
線圈和觸點間10 kV(1.2 × 50μs)
|
|
動作時間
|
30ms以下
|
|
釋放時間
|
10ms以下
|
|
吸合回跳
|
5ms以下
|
|
振動
|
正弦振動
|
10 ~ 500Hz 雙振幅1.5mm，加速度49m/s2
|
|
沖擊
|
穩定性
|
196m/s2
|
|
強度
|
490m/s2
|
|
使用環境溫度
|
-40~ +85°C (不結冰、無凝露)
|
|
使用環境濕度
|
5 ~ 85%RH
|
|
重量
|
12V
|
約112g
|
|
24V
|
約112g
|
|
48V
|
/
|
注:上述值均為常溫時的初始值,如有其它要求可特殊訂貨
安全認證
產品外形、安裝及接線圖

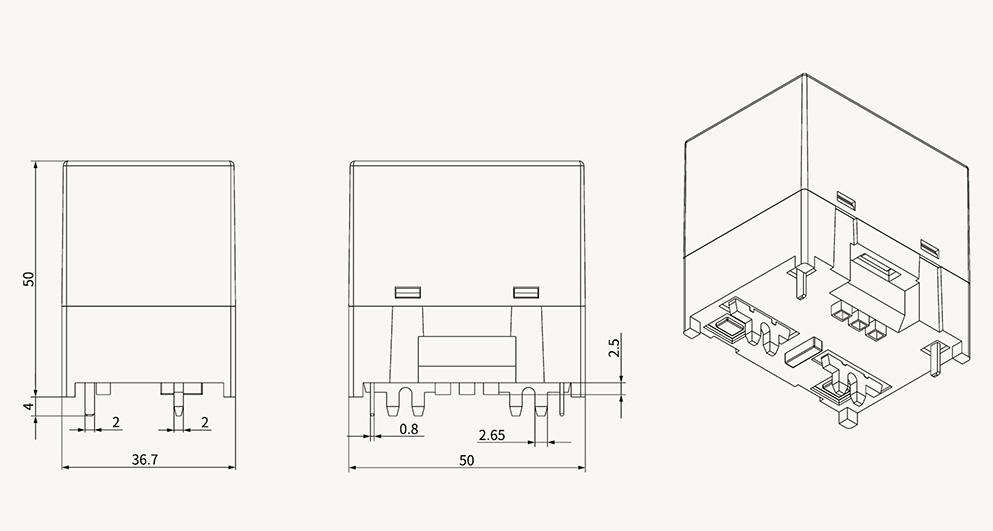

NN81A-H外形尺寸圖
NN81A-HN外形尺寸圖
安裝孔位圖(底視圖)
