產品特點

獨特的磁滅弧設計，具有1000V的切斷功能
獨特的接點結構，具有更高的耐浪涌性能和電流耐受能力
高低壓間耐壓4000V以上
環保產品(符合RoHS)

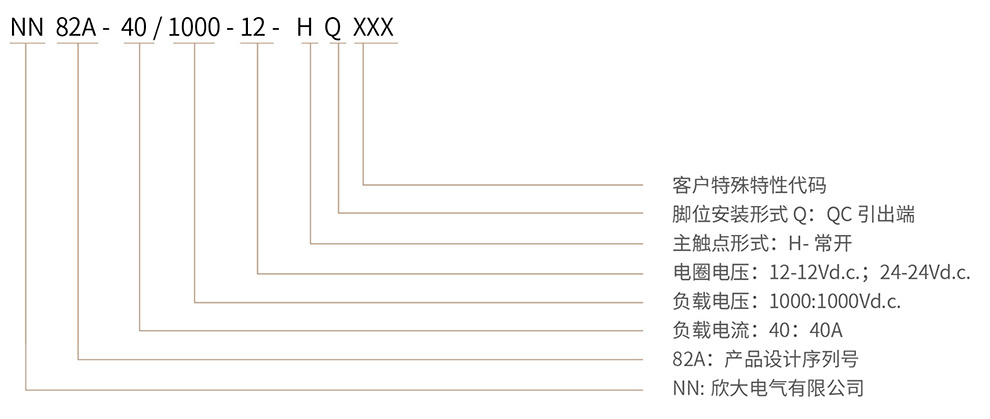

產品型號說明

主觸點參數

結構	H
觸點材料	銀合金
接觸電阻	≤5mΩ(@1A)
接觸壓降	/
額定負載	DC1000V 20A
切換電壽命	20A /1000V,10000次
	20A /750V,20000次
	40A /450V,1000次
接通電壽命	20A /450V,2.5萬次
分?jǐn)嚯妷勖?	2000A,300V,1次
短路電流	/
額定電流	40A
最小負載電流	6V/1A
機械耐久性	20萬次(0.5秒通0.5秒斷)

輔助觸點參數

結構	/
接觸電阻	/
額定負載	/
切換電壽命	/

線圈參數

額定電壓(Vd.c.)	12	24	/
動作電壓(Vd.c.)	≤9	≤18	/
工作電壓(Vd.c.)	9~ 14	18~28	/
釋放電壓(Vd.c.)	≥1	≥2	/
線圈電阻(2)(1+ 7%)	48	192	/
啟動電流(A)*	0.25	0.125	/
啟動時間	/	/	/
額定電流(A)	0.25	0.125	/
啟動功耗(W)*	3	3	/
穩態功耗(W)	3	3	/

注: ★” ： 表示為額定電壓時

性能參數

絕緣電阻	線圈與觸點間	1000MΩ以上
	同極觸點間	/
	主輔觸點間	1000MΩ以上
耐壓	線圈與觸點間	AC4000V 1分鐘
	同極觸點間	/
	主輔觸點間	AC3000V 1分鐘
耐沖擊電壓		線圈和觸點間10 kV(1.2 × 50μs)
動作時間		30ms以下
釋放時間		10ms以下
吸合回跳		5ms以下
振動	正弦振動	10 ~ 500Hz 雙振幅1.5mm，加速度49m/s2
沖擊	穩定性	196m/s2
	強度	490m/s2
使用環境溫度		-40~ +85°C (不結冰、無凝露)
使用環境濕度		5 ~ 85%RH
重量	12V	約150g
	24V	約150g
	48V	/

注:上述值均為常溫時的初始值,如有其它要求可特殊訂貨

安全認證

UL		/
CE / TUV		/
CCC		/

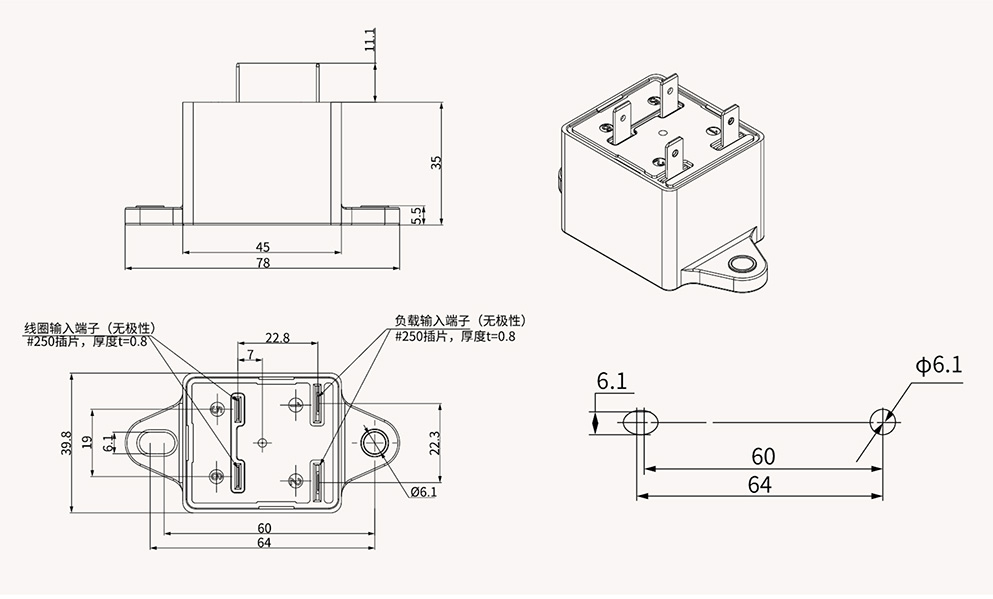

產品外形、安裝及接線圖
