產品特點
獨特的磁滅弧設計，具有1500V的高容量切斷功能
獨特的接點結構，具有更更高的耐浪涌性能和電流耐受能力
獨特的抗短路結構，抗短路能力達到8000A以上
高低壓間耐壓4000V以上
負載連續無極性
環保產品(符合RoHS)
產品型號說明
主要技術參數
主觸點參數
|
結構
|
H
|
|
觸點材料
|
銀銅合金
|
|
接觸電阻
|
≤0.3mΩ(@800A)
|
|
接觸壓降
|
/
|
|
額定負載
|
DC1500V 800A
|
|
機械耐久性
|
20萬次(0.5秒通0.5秒斷)
|
|
切換電壽命
|
/
|
|
沖擊電壽命
|
穩態800A 、C=1100,37.5V,2萬次
|
分斷電壽命
|
800A /1000V,50次
|
|
750A /1500V,100次
|
|
1000A /1500V,1次
|
|
2000A /1000V,1次
|
|
短路電流
|
8000A*(5ms),1次
|
|
額定電流
|
800A
|
|
最小負載電流
|
6V/1A
|
注: “★”:節能型為6000A
輔助觸點參數
|
結構
|
A
|
|
接觸電阻
|
≤100mΩ
|
|
額定負載
|
0.1A
,12V
|
|
切換電壽命
|
10000次
|
線圈參數
|
額定電壓(Vd.c.)
|
12/24
|
|
動作電壓(Vd.c.)
|
≤9
|
|
工作電壓(Vd.c.)
|
9~ 36
|
|
釋放電壓(Vd.c.)
|
≥5
|
|
線圈電阻(2)(1+ 7%)
|
3.1
|
啟動電流(A)*
|
3.8
|
|
啟動時間
|
≤150
|
|
額定電流(A)
|
0.33
|
|
啟動功耗(W)*
|
48
|
|
穩態功耗(W)
|
4
|
注: ★” ： 表示為額定電壓時
性能參數
|
絕緣電阻
|
線圈與觸點間
|
1000MΩ以上
|
|
同極觸點間
|
/
|
|
主輔觸點間
|
1000MΩ以上
|
耐壓
|
線圈與觸點間
|
AC4000V 1分鐘
|
|
同極觸點間
|
/
|
|
主輔觸點間
|
AC4000V 1分鐘
|
|
耐沖擊電壓
|
線圈和觸點間10 kV(1.2 × 50μs)
|
|
動作時間
|
50ms以下
|
|
釋放時間
|
30ms以下
|
|
吸合回跳
|
5ms以下
|
|
振動
|
正弦振動
|
10 ~ 500Hz 雙振幅1.5mm，加速度49m/s2
|
|
沖擊
|
穩定性
|
閉合: 588 m/s2,斷開: 196m/s2
|
|
強度
|
588 m/s2
|
|
使用環境溫度
|
-40 ~ +85°C (不結冰、無凝露)
|
|
使用環境濕度
|
5 ~ 85%RH
|
|
重量
|
12V
|
約1060g
|
|
24V
|
約1060g
|
|
/
|
/
|
注:上述值均為常溫時的初始值,如有其它要求可特殊訂貨
安全認證
|
UL
|
1、阻性切換： 150A@
1500Vdc，6000次
2、阻性分斷： 1000A@
1500Vdc，100 次
3、阻性分斷：750A@1500Vdc，100次
|
|
CE
/ TUV
|
1、負載1: 150A@
1500Vdc
2、阻性分斷: 1000A
@750Vdc，100次
3、阻性分斷: 750A
@1500Vdc，100次
|
|
CCC
|
1、負載1: 120A@1500Vdc
2、負載2:1000A@100Vdc
|
產品外形、安裝及接線圖

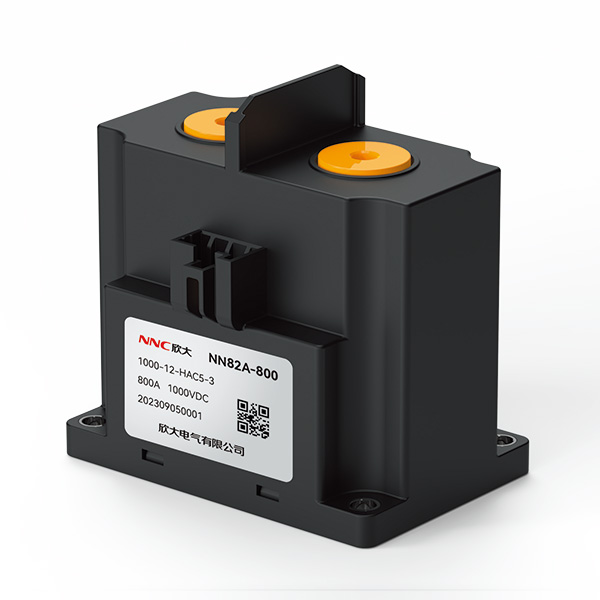

NN82A-800 外形尺寸圖

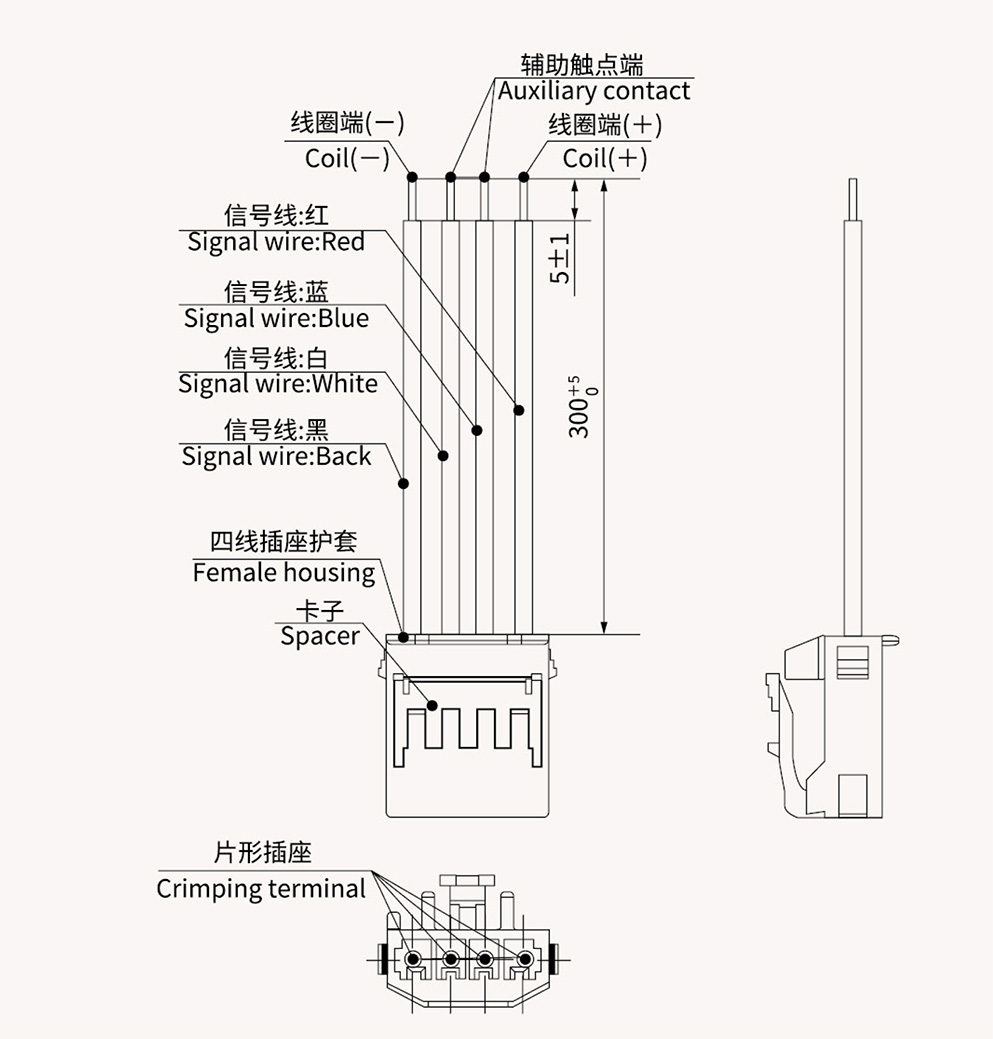

推薦連接器:
①天海連接器THB connector:0488701
②矢崎連接器Yazaki connector:7283- 1044
|
供應商
|
信號線
|
四線插座護套
|
卡子
|
片型插座
|
天海THB
0488701
|
UL 3266 20AWG
|
0488702
|
0488703
|
0117505
|
矢崎Yazaki
7283-1044
|
UL 3266 20AWG
|
7283-1044
|
7157-4012
|
7116-4020
|
備注:連接器為選配零件。
說明:
1.1、2為負載端，負載無極性
2.C1、C2為線圈端，有極性，紅“+”，黑“- ”
3.A1、A2 為輔助觸點，輔助觸點無極性
4.注:產品外形尺寸末注尺寸公差按下表執行
