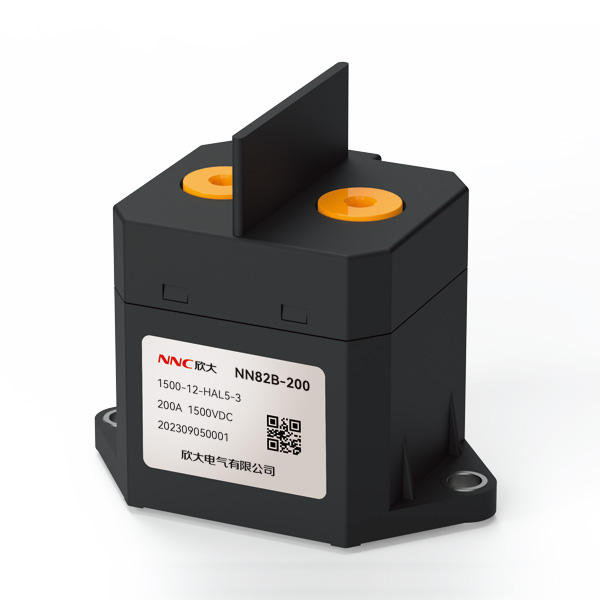

產品特點

獨特的磁滅弧設計，具有1500V的高容量切斷功能
獨特的接點結構，具有更更高的耐浪涌性能和電流耐受能力
獨特的抗短路結構，抗短路能力達到6000A以上
高低壓間耐壓4000V以上
線圈可選節能型，節能型線圈連接有極性
負載連續無極性
環保產品(符合RoHS)

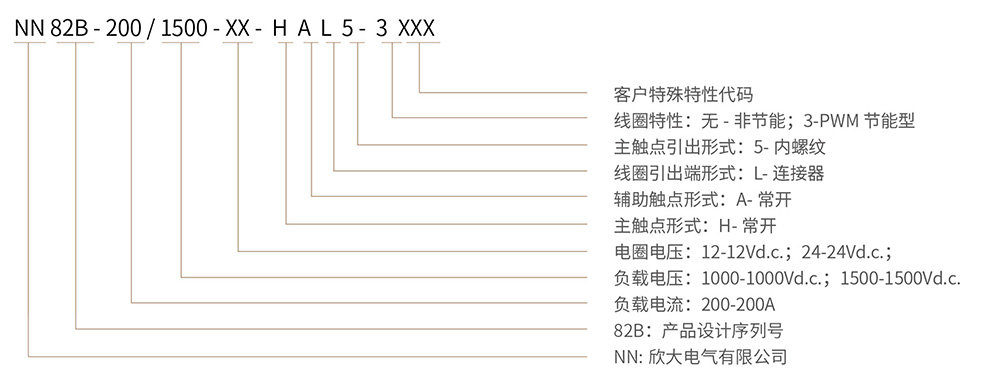

產品型號說明

主觸點參數

結構	H
觸點材料	銀銅合金
接觸電阻	≤0.3mΩ(@200A)
接觸壓降	/
額定負載	DC1500V 200A
機械耐久性	20萬次(0.5秒通0.5秒斷)
切換電壽命	200A /1000V,1000次
沖擊電壽命	/
分?jǐn)嚯妷勖?	200A /1500V,100次
短路電流	6000A*(5ms),1次
額定電流	200A
最小負載電流	6V/1A

輔助觸點參數

結構	H
接觸電阻	≤100mΩ(@0.1A)
額定負載	DC12V,0.1A
切換電壽命	DC12V 0.1A 10000次

線圈參數

額定電壓(Vd.c.)	12	24	PWM型
動作電壓(Vd.c.)	≤9	≤18	≤9
工作電壓(Vd.c.)	9~ 16	18 ~ 32	9~ 36
釋放電壓(Vd.c.)	≥1	≥2	≥5
線圈電阻(2)(1+ 7%)	24	96	3.1
啟動電流(A)*	0.5	0.5	3.8*
啟動時間	/	/	≤150*
額定電流(A)	0.5	0.5	0.2*
啟動功耗(W)*	6	6	46*
穩態功耗(W)	6	6	2.5*

注: ★” ： 表示為12V電壓時

性能參數

絕緣電阻	線圈與觸點間	1000MΩ以上
	同極觸點間	1000MΩ以上
	主輔觸點間	1000MΩ以上
耐壓	線圈與觸點間	AC4000V 1分鐘
	同極觸點間	AC4000V 1分鐘
	主輔觸點間	AC4000V 1分鐘
耐沖擊電壓		線圈和觸點間10 kV(1.2 × 50μs)
動作時間		30ms以下
釋放時間		10ms以下
吸合回跳		5ms以下
振動	耐久	10 ~ 55~10Hz單振幅0.75mm(雙振幅1.5mm)
	誤動作	勵磁:10~55~10Hz單振幅 0.75mm(雙振幅1.5mm) 無勵磁:10~55~10Hz單振幅 0.15mm(雙振幅0.3mm)
沖擊	耐久	1,000m/s2
	誤動作	勵磁: 100m/s2 無勵磁: 50m/s2
使用環境溫度		-40 ~ +85°C (不結冰、無凝露)
使用環境濕度		5 ~ 85%RH
重量	12V	約295g
	24V	約295g
	PWM型	約295g

注:上述值均為常溫時的初始值,如有其它要求可特殊訂貨

安全認證

UL		1、阻性切換： 50A@ 1500Vdc，6000次 2、阻性分?jǐn)啵?250A@ 1500Vdc，100 次
TUV		1、負載1: 50A@ 1500Vdc 2、阻性分?jǐn)? 250A @1500Vdc，100次
CE		1、負載1: 50A@ 1500Vdc 2、阻性分?jǐn)? 250A @1500Vdc，100次
CCC		1、負載1: 50A@1500Vdc 2、負載2:300A@300Vdc

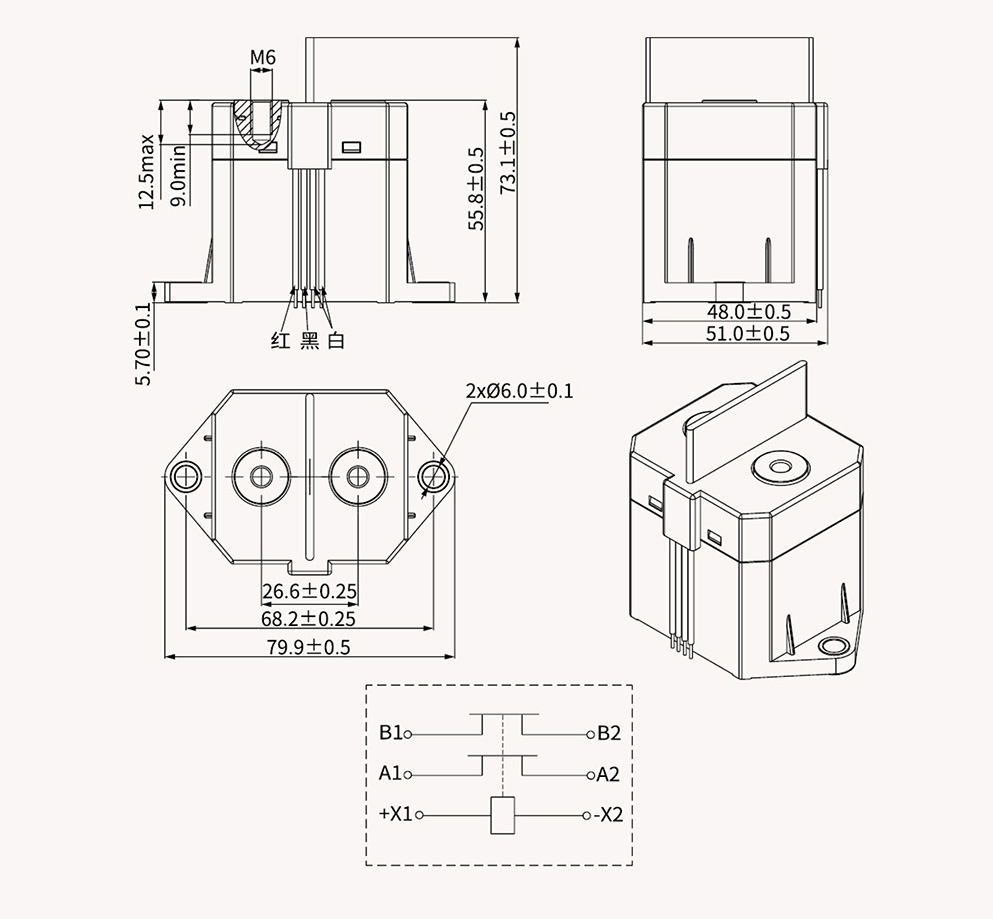

產品外形、安裝及接線圖

說明:
1.A1、A2為負載端，負載無極性(外殼無標識)
2.+X1(紅色線)、-X2( 黑色線)為線圈端，線圈有極性，線號為20AWG，長300士20mm
3.B1(白色線)、B2( 白色線)為輔助觸點，輔助觸點無極性，線號為20AWG，長300土20mm
4.注:產品外形尺寸未注尺寸公差按下表執行。
