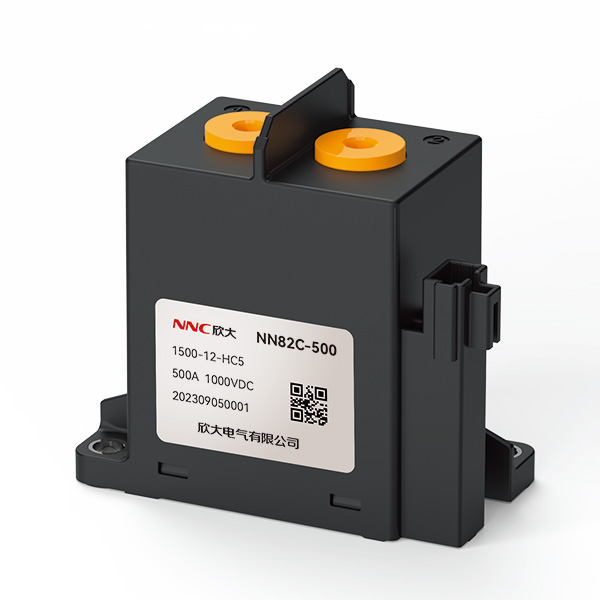

產品特點

獨特的磁滅弧設計，具有1500V的高容量切斷功能
獨特的接點結構，具有更更高的耐浪涌性能和電流耐受能力
獨特的抗短路結構，抗短路能力達到6000A以上
高低壓間耐壓4000V以上
負載、線圈連接均無極性
環保產品(符合RoHS)

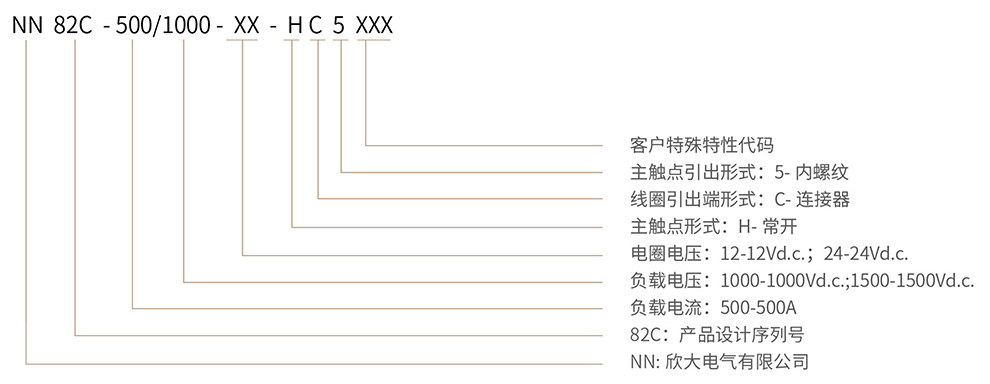

產品型號說明

主觸點參數

結構	H
觸點材料	銀銅合金
接觸電阻	≤0.5mΩ(@500A)
接觸壓降	/
額定負載	DC1500V 500A
接通電壽命	140A,C=1100,22.5V,7.5萬次
	400A,C=1100,37.5V,2萬次
分?jǐn)嚯妷勖?	10A/450V, 2.5萬次
	500A /450V,500次
	500A /800V,100次
	500A /1500V,50次
切換電壽命	/
短路電流	8000A*(5ms),1次
額定電流	500A
最小負載電流	6V/1A
機械耐久性	20萬次(0.5秒通0.5秒斷)

輔助觸點參數

結構	/
接觸電阻	/
額定負載	/
切換電壽命	/

線圈參數

額定電壓(Vd.c.)	12	24	/
動作電壓(Vd.c.)	≤9	≤18	/
工作電壓(Vd.c.)	9~ 16	18 ~ 32	/
釋放電壓(Vd.c.)	≥1	≥2	/
線圈電阻(2)(1+ 7%)	24	96	/
啟動電流(A)*	0.5	0.5	/
啟動時間	/	/	/
額定電流(A)	0.5	0.5	/
啟動功耗(W)*	6	6	/
穩態功耗(W)	6	6	/

注: ★” ： 表示為額定電壓時

性能參數

絕緣電阻	線圈與觸點間	1000MΩ以上
	同極觸點間	/
	主輔觸點間	1000MΩ以上
耐壓	線圈與觸點間	AC4000V 1分鐘
	同極觸點間	/
	主輔觸點間	AC4000V 1分鐘
耐沖擊電壓		線圈和觸點間10 kV(1.2 × 50μs)
動作時間		30ms以下
釋放時間		10ms以下
吸合回跳		5ms以下
振動	正弦振動	10~ 50H雙振幅1.5mm,加速度49 m/s2
沖擊	穩定性	閉合: 588 m/s2,斷開196m/s2
	強度	588m/s2
使用環境溫度		-40 ~ +85°C (不結冰、無凝露)
使用環境濕度		5 ~ 85%RH
重量	12V	約715g
	24V	約715g
	/	/

注:上述值均為常溫時的初始值,如有其它要求可特殊訂貨

安全認證

UL	/
TUV	/
CE	/

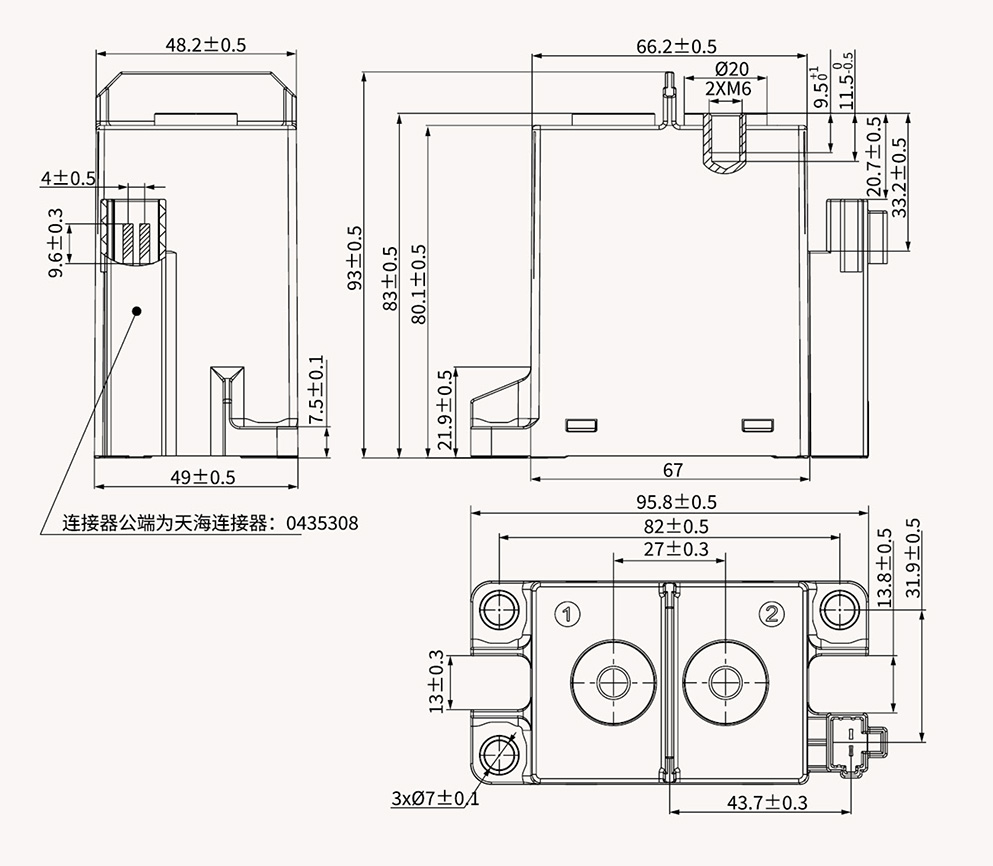

產品外形、安裝及接線圖
