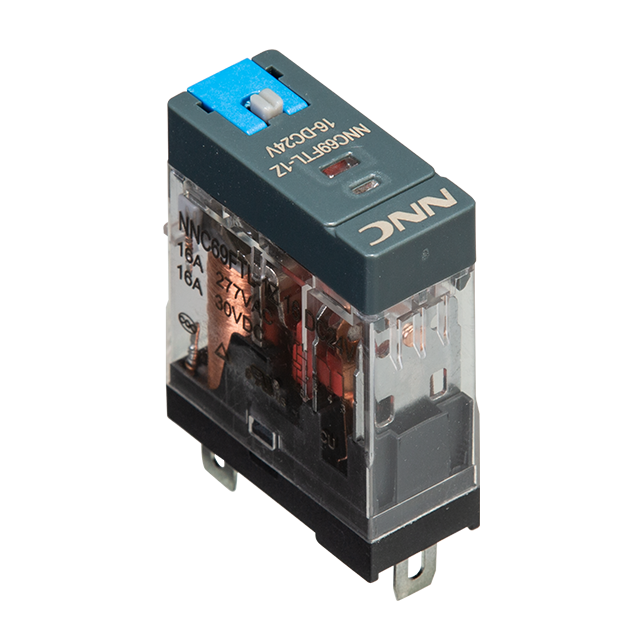

NNC69FTL-1Z
-
- 產品概述
- 欣大電氣NNC69FTL 系列通用電磁繼電器采用無塵車間加工技術及自動化生產線，選材精良，優質銀合金觸點，上等銅材，符合ROHS標準的元器件及原材料，國際標準尺寸及安裝方式，具有高容量，靈敏度強，耐久性好，內部防塵，壽命長等優點，廣泛應用于家用電器，工業控制系統，自動化控制系統等領域。
-
通用型繼電器
NNC69FTL-1Z
產品特點
① 16A負載切換能力
② 標準插座式引出腳
③ 可提供滿足IEC60335-1標準產品
④ 滿足ROHS要求
型號說明
① 產品型號：NNC69F
② 產品類型：T-扳扣 無-常規
③ 功能：L-帶燈 無-不帶燈
④ 觸點形式：1H= 1組常開型；1D=1組常閉；1Z=1組轉換型
⑤ 觸點負載：16A
⑥ 線圈電壓：參考線圈參數表
觸點形式說明
常開型：線圈不通電時觸點是斷開的，通電后觸點閉合。名稱 國內代號 國際代號 結構形式 常開型 H A
常閉型 D B
轉換型 Z C
常閉型：線圈不通電時觸點是閉合的，通電后觸點斷開。
轉換型：中間是動觸點，線圈不通電時，動觸點和其中一個靜觸點斷開和另一個閉合，線圈通電后，動觸點就移動，使原來斷開的成閉合狀態，原來閉合的成斷開狀態，達到轉換的目的。
線圈參數
線圈額定電壓
DC(V)線圈電阻
±10%(Ω)動作電壓
釋放電壓
線圈容許施加的電壓范圍
標稱線圈功率（VA） 額定電壓的百分比 3 17 ≤74% ≥12% 90%～130% 0.53 5 47 6 68 9 152 12 271 15 424 18 611 24 1086 36 2445 48 4347 60 6792 100~110 18867 線圈額定電壓
AC(V)線圈電阻
±10%(Ω)（整流型）動作電壓
釋放電壓
線圈容許施加的電壓范圍
標稱線圈功率（VA）（整流型） 額定電壓的百分比 6 19 ≤79% ≥31% 90%～130% 1.4 12 72 24 290 48 1200 60 1800 100~120 6000 200~220 23000 230~240 23000 觸點參數
觸點類型 1C(Z)-轉換 1A(H)-常開 1B(D)-常閉 接觸電阻 100mΩ以下（在6VDC 1A條件下） 觸點材料 銀合金 觸點額定負載 16A 277VAC 最大切換電壓 277VAC/30VDC 最大切換電流 16A 最大切換功率 4432VA 最小切換負載 5V 10mA 電氣耐久性 阻性負載, 10萬次以上 機械耐久性 1000萬以上 特性參數
動作時間（額定電壓下） ≤25ms 釋放時間（額定電壓下） ≤25ms 絕緣電阻 100MΩ 介質耐壓(漏電流1mA ) 線圈與觸點間 5000VAC（1分鐘）漏電流1mA. 斷開觸點間 1000VAC（1分鐘）漏電流1mA. 振動特性 誤動作 振幅 1mm，10～55Hz 振動耐久性 振幅 1mm，10～55Hz
沖擊特性 誤動作 最高加速度98m/s2持續時間11ms 耐沖擊 最高加速度980m/s2持續時間6ms 環境溫度 -40℃~85℃ 相對濕度 5%~ 85% RH 端子結構 插座式端子 保護結構 防塵型 重量 約20g 外形尺寸、安裝孔與線路圖（單位：mm）
外形尺寸：
安裝孔尺寸（底視）：
線路圖（底視）：
備注：
（1）產品部分外形尺寸未注尺寸公差，當外形尺寸≤1mm ，公差為±0.1 ；當外形尺寸在1-3mm之間時，公差為±0.2 ；當外形尺寸＞3mm ，公差為±0.3 .
（2）安裝孔尺寸中未注尺寸公差為±0.1.
安規認證
認證類別 CQC UL TUV 證書號 CQC22002357184 E235027 R50558307 負載要求 277VAC/30VDC 277VAC/30VDC 277VAC/30VDC 性能曲線圖
產品包裝規格
產品型號 內包裝方式 紙箱規格
長×寬×高總數量 凈重（Kg） 毛重（Kg） NNC69FL-1Z 吸塑盒 350*245*220 400 約8.2Kg 約9Kg NNC69FTL-1Z 吸塑盒 350*245*220 400 約8.2Kg 約9Kg 選型指南
在沒有明確說明的情況下，所有欣大繼電器殼體上標識的負載電流均為阻性負載。在額定切換電壓下，電感負載的允許電流不應超過額定阻性負載的30%，電動機負載的允許電流不應超過額定阻性負載的20%，燈性負載的允許電流不應超過額定阻性負載的10%，容性負載的允許電流不應超過額定阻性負載的5%。為了產品實際使用的可靠性，在選型時建議選擇觸點負載電流值不超過產品額定負載下穩態電流值的60%～70%。
不同負載類型下的沖擊電流參考值見下表：負載的性質 沖擊電流 阻性負載 穩態電流的1倍 鈉光燈負載 穩態電流的1～3倍 水銀燈負載 穩態電流的3倍 感性負載 穩態電流的3～5倍 電動機負載 穩態電流的3～5倍 變壓器負載 穩態電流的3～5倍 白熾燈負載 穩態電流的3～5倍 容性負載 穩態電流的3～5倍 注意事項
① 通電狀態下請勿觸摸繼電器端子部分及相連接的電氣附件,進行繼電器(包括端子臺、插座等連接部件)的安裝、維護、故障處理時請切斷電源。如需技術支持請聯系欣大電氣服務中心。
② 請勿將繼電器超出額定負載使用。超負荷使用可能會引起絕緣性能下降、觸點粘連、接觸不良等故障,甚至會導致繼電器自身破損燒壞。如需技術支持請聯系欣大電氣服務中心。
③ 產品在倉儲和使用過程中，請避免跌落、不要拆解內部元件，以免引起破損、燒壞及觸電。如需技術支持請聯系欣大電氣服務
④ 請勿在易燃、易爆性氣體等環境中使用，以及避免在有水、蒸汽、結冰后有融化現象或水滴落下的場所使用。如需技術支持請聯系欣大電氣服務中心。
⑤ 產品資料里的各項額定性能值,如果沒有特別說明,都是在JIS C5442的標準試驗狀態(溫度+15℃～+35℃,相對濕度25%～75%,氣壓86KPa～106KPa)下的值。在實際設備上進行使用時,除了負載條件以外,使用環境也必須按照與實際使用狀態相同的條件進行確認。如需技術支持請聯系欣大電氣服務中心。
⑥ 繼電器線圈是有極性的(線路圖上標注有正負極),進行端子連接時請對照接線圖然后再正確接線,嚴禁接反，如果連接錯誤,會引起誤動作、異常發熱、著火等情況發生。如需技術支持請聯系欣大電氣服務中心。
⑦ 避免向線圈連續施加電壓超過最大切換電壓。如需技術支持請聯系欣大
⑧ 更多技術問題歡迎咨詢我司服務中心。咨詢電話:400-107-0577
聲明
本產品規格書僅供客戶使用時參考，若有更改，恕不另行通知。對我司而言，不可能評定繼電器在每個具體應用領域的所有性能參數要求，因而客戶應根據具體的使用條件選擇與之相匹配的產品，若有疑問，請與我司聯系以便獲取更多的技術支持，但產品選型責任僅由客戶負責。
