產品特點

16A觸點切換能力
觸點間隙2.0mm
空間距離大于6.4mm
爬電距離大于8mm
UL絕緣等級: F級
環保產品(符合RoHS)
外形尺寸(35.0x18.7x27.9) mm

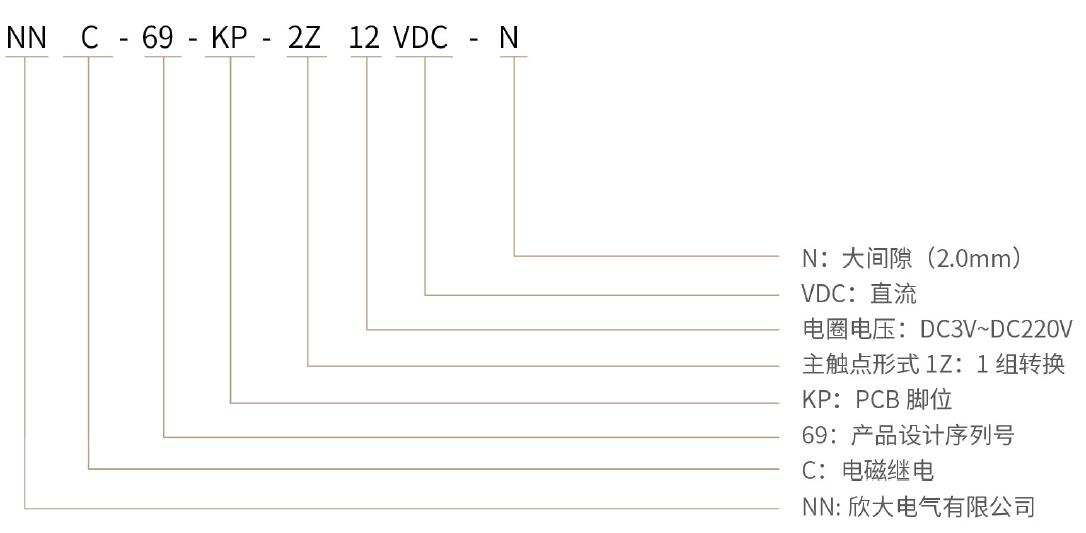

產品型號說明

主觸點參數

結構	1Z，1H, 1D
觸點材料	銀合金
接觸電阻	≤100mΩ(6VDC,1A)
接觸壓降	/
額定負載	16A 277VAC/24VDC
短路電流	/
額度電流	16A
切換電壽命	/
沖擊電壽命	/
分?jǐn)嚯妷勖?	16A/ 277VAC 1萬次
	16A/ 24VDC 1萬次
	/
	/
	/
最小負載電流	6V, 0.1A
機械耐久性	10萬次(0.1秒通0.1秒斷)

輔助觸點參數

結構	/
接觸電阻	/
額定負載	/
切換電壽命	/

線圈參數

額定電壓(Vd.c.)	12	24	/
動作電壓(Vd.c.)	≤9	≤18	/
工作電壓(Vd.c.)	9~ 16	18~32	/
釋放電壓(Vd.c.)	≥1.2	≥2.4	/
線圈電阻(2)(1+ 7%)	100	410	/
啟動電流(A)*	0.12	0.058	/
啟動時間	/	/	/
額定電流(A)	0.12	0.058	/
啟動功耗(W)*	1.4	1.4	/
穩態功耗(W)	1.4	1.4	/

注: ★” ： 表示為額定電壓時

性能參數

絕緣電阻	線圈與觸點間	1000MΩ以上
	同極觸點間	/
	主輔觸點間	/
耐壓	線圈與觸點間	AC5000V 1分鐘
	同極觸點間	AC2000V 1分鐘
	主輔觸點間	/
耐沖擊電壓		線圈和接點間5kV(1.2X 50μs)
動作時間		20ms以下
釋放時間		20ms以下
吸合回跳		/
振動	耐久	10 ~ 55 ~ 10Hz單振幅0.75mm(雙振幅1.5mm)
	誤動作	勵磁: 10~ 55 ~ 10Hz單振幅0.75mm(雙振幅1. 5mm)
		無勵磁: 10 ~ 55 ~ 10Hz單振幅0.15mm(雙振幅0.3mm)
沖擊	耐久	1,000m/s2
	誤動作	勵磁: 100m/s2 無勵磁: 50m/s2
使用環境溫度		-40~ +70°C (不結冰、無凝露)
使用環境濕度		5 ~ 85%RH
重量		約19g

注:上述值均為常溫時的初始值,如有其它要求可特殊訂貨

安全認證

UL		/
TUV		/
CE		/

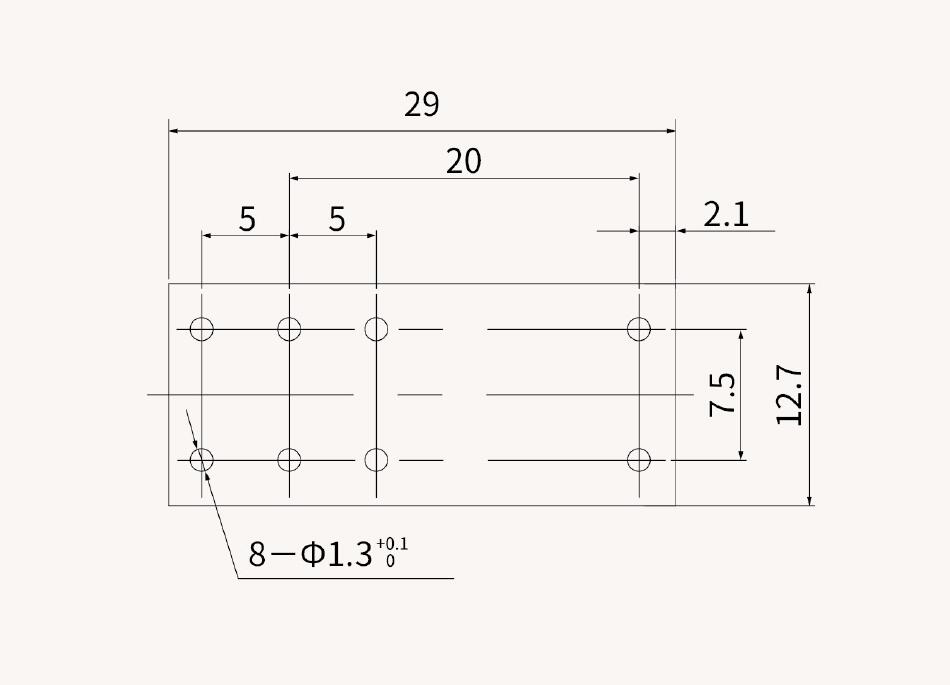

產品外形、安裝及接線圖
