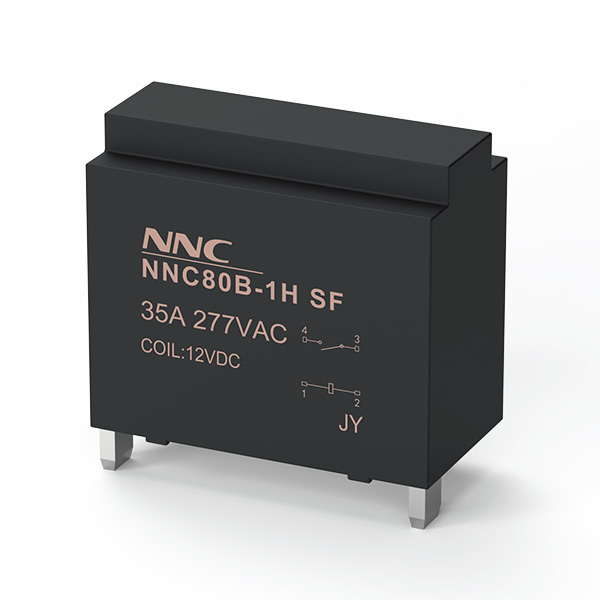

產品特點
35A/43A/50A觸點承載能力
線圈與觸點間介質耐壓2500V
觸點間隙大于1.8mm
UL絕緣等級: F級
環保產品(符合RoHS)
外形尺寸(30.1x15.7x26.5)毫米

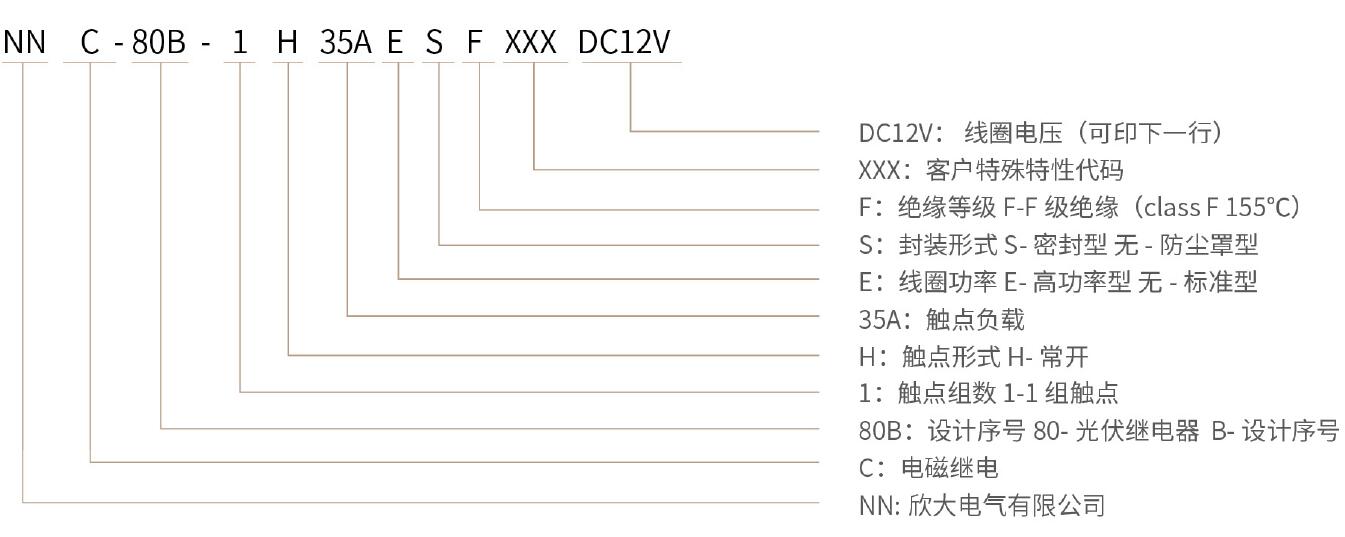

產品型號說明
主要技術參數
主觸點參數
|
結構
|
H
|
|
觸點材料
|
銀銅合金
|
|
接觸電阻
|
≤100mΩ(6VDC,1A)
|
|
接觸壓降
|
/
|
|
額定負載
|
35A/43A/50A 277VAC
|
|
短路電流
|
/
|
|
額度電流
|
35A/43A/50A
|
|
切換電壽命
|
30000次
|
|
沖擊電壽命
|
/
|
|
分?jǐn)嚯妷勖?
|
/
|
|
/
|
|
/
|
|
/
|
|
/
|
|
最小負載電流
|
6V, 0.1A
|
|
機械耐久性
|
100萬次(0.1秒通0.1秒斷)
|
輔助觸點參數
|
結構
|
/
|
|
接觸電阻
|
/
|
|
額定負載
|
/
|
|
切換電壽命
|
/
|
線圈參數
|
額定電壓(Vd.c.)
|
12
|
24
|
|
動作電壓(Vd.c.)
|
≤9
|
≤18
|
|
工作電壓(Vd.c.)
|
9~ 16
|
18~32
|
釋放電壓(Vd.c.)
|
≥1.2
|
≥2.4
|
|
線圈電阻(2)(1+ 7%)
|
103
|
411
|
啟動電流(A)*
|
0.116
|
0.058
|
|
啟動時間
|
/
|
/
|
|
額定電流(A)
|
0.116
|
0.058
|
|
啟動功耗(W)*
|
1.4
|
1.4
|
|
穩態功耗(W)
|
1.4
|
1.4
|
注: ★” ： 表示為額定電壓時
性能參數
|
絕緣電阻
|
線圈與觸點間
|
100MΩ以上
|
|
同極觸點間
|
/
|
|
主輔觸點間
|
/
|
耐壓
|
線圈與觸點間
|
AC4500V 1分鐘
|
|
同極觸點間
|
AC1000V 1分鐘
|
|
主輔觸點間
|
/
|
|
耐沖擊電壓
|
線圈和接點間4kV(1.2×50μs)
|
|
動作時間
|
20ms以下
|
|
釋放時間
|
10ms以下
|
|
吸合回跳
|
/
|
|
振動
|
耐久
|
10 ~ 55 ~ 10Hz單振幅0.75mm(雙振幅1.5mm)
|
|
誤動作
|
勵磁: 10~ 55 ~ 10Hz單振幅0.75mm(雙振幅1. 5mm)
|
|
無勵磁: 10 ~ 55 ~ 10Hz單振幅0.15mm(雙振幅0.3mm)
|
|
沖擊
|
耐久
|
1,000m/s2
|
|
誤動作
|
勵磁: 100m/s2 無勵磁: 50m/s2
|
|
使用環境溫度
|
-40 ~ +85°C (不結冰、無凝露)
|
|
使用環境濕度
|
5 ~ 85%RH
|
|
重量
|
約22g
|
注:上述值均為常溫時的初始值,如有其它要求可特殊訂貨
安全認證

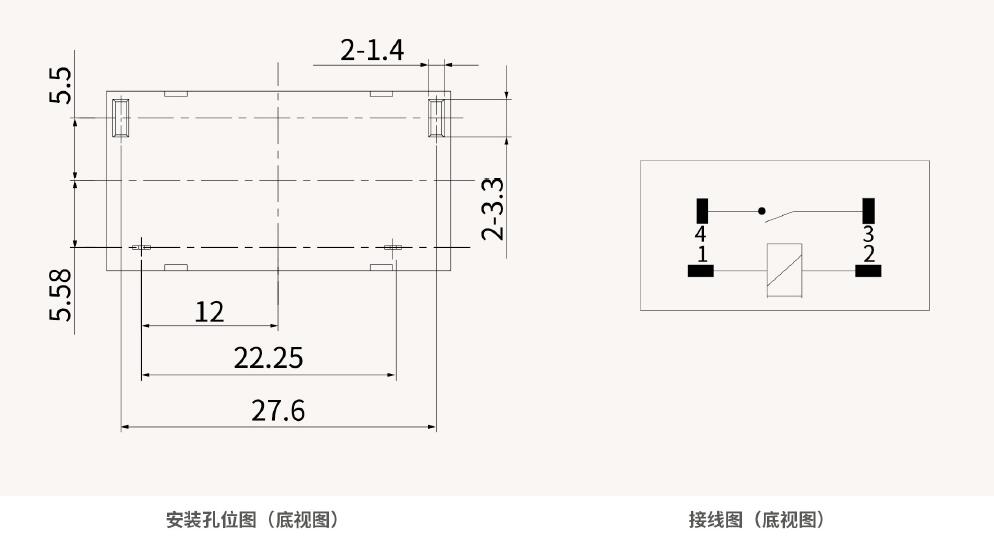

產品外形、安裝及接線圖
NNC80B 外形尺寸圖
