典型應用領域
光伏、儲能逆變器
產品特性
觸點間隙4mm 以上，施加線圈保持電壓，節(jié)能降耗

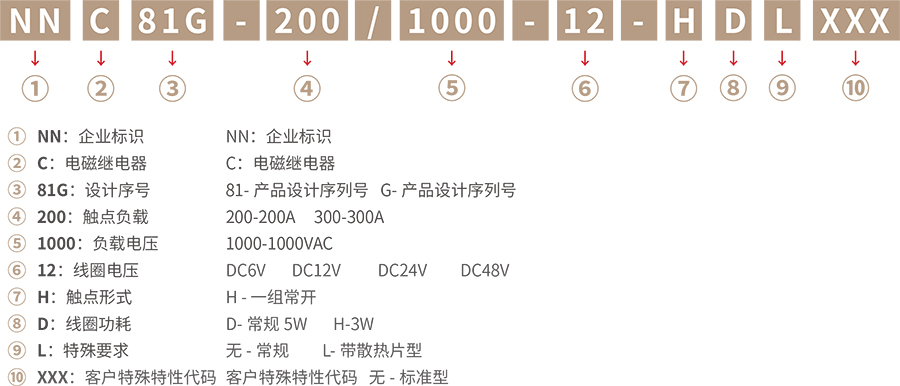

產品型號說明
主要技術參數(shù)
|
負載
|
結構
|
H
|
|
負載電壓
|
830VAC
|
|
接觸電阻
|
≤ 5mΩ(6VDC,20A)
|
|
切換電壽命
|
10000次
|
|
接通電壽命
|
55A/830VAC,10000 次
|
|
分斷電壽命
|
55A/830VAC,30000 次
|
|
短路電流
|
/
|
|
額定電流
|
200A
|
|
最小負載電流
|
6V,1A
|
|
線
圈
|
額定電壓
|
DC12、24V
|
|
額定電流
|
12V:250mA 24V:125mA
|
|
線圈電阻
|
12V:48Ω；
24V:192Ω
|
|
動作電壓
|
額定電壓的75% 以下
|
|
釋放電壓
|
額定電壓的10% 以上
|
線圈功耗
|
約3W
|
|
動作時間
|
30ms 以下
|
|
釋放時間
|
10ms 以下
|
|
機械壽命
|
1,000,000 次以上
|
|
絕緣電阻
|
線圈與觸點間
|
1000MΩ以上
|
|
同極觸點間
|
1000MΩ以上
|
|
主輔觸點間
|
/
|
|
耐壓
|
線圈與觸點間
|
AC5000V,1mA 1 分鐘
|
|
同極觸點間
|
AC2000V,1mA 1 分鐘
|
|
主輔觸點間
|
/
|
|
|
使用環(huán)境溫度
|
-40 ～ +85℃
( 不結冰、無凝露)
|
|
使用環(huán)境濕度
|
5 ～ 85%RH
|
|
重量
|
約230g
|
