型號說明

① 額定負載：
116:16(4)A 125/250VAC;
10:10(3)A 125/250VAC;
5:5(3)A 125/250VAC;
01: 0.1A 125/250VAC
② 驅動桿類型：無:按鈕型;Z:直擺桿型;W:R型擺桿型;G:滾珠擺桿型
③ 驅動桿流水碼： 無:按鈕型; 0～99 :流水碼
④ 接觸規格： 1:雙投型(轉換);2:常閉型(NC);3:常開型(NO)
⑤ 端子類型：

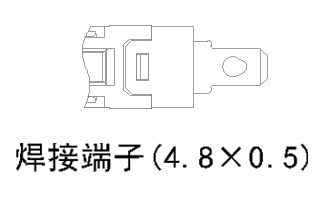

A:焊接端子(4.8×0.5);

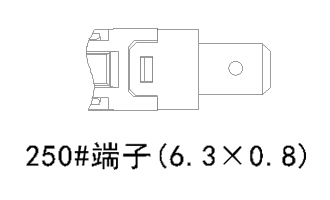

C:250#端子(6.3×0.8);

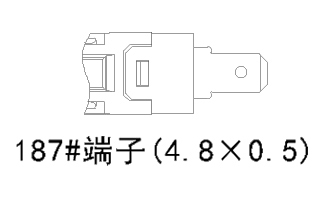

C2:187#端子(4.8×0.5);

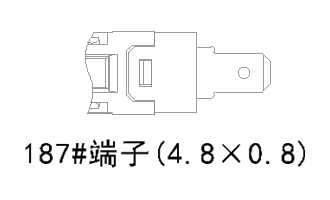

C3:187#端子(4.8×0.8) ;

… :其它
⑥ 動作力(OF)最大： 3: 0.49N Max; 4: 0.98N Max; 5: 1.96N Max; 6: 3.92N Max
⑦防護等級： --W0: IP67 不帶線; -W01: IP67 帶線;-W…: IP67 帶線…
⑧驅動桿位置: 無:; Y: 開關子遠軸; J: 開關子近軸
⑨序列號： 無:基本型; A～Z:流水號

接觸規格

額定負載

型號	額定電壓	額定負載
NV-16	AC 250V	16A
	AC 250V	16(4)A
	DC 30V	16A
NV-10	AC 250V	10A
	AC 250V	10(3)A
	DC 30V	10A
NV-5	AC 250V	5A
	AC 250V	5(2)A
	DC 30V	5A
NV-01	AC 250V	0.1A
	DC 30V	0.1A

驅動桿類型

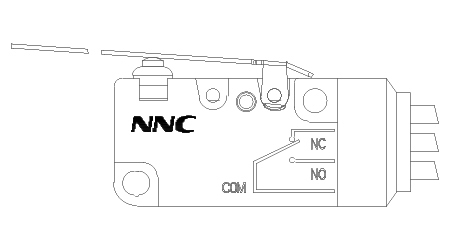

Z：

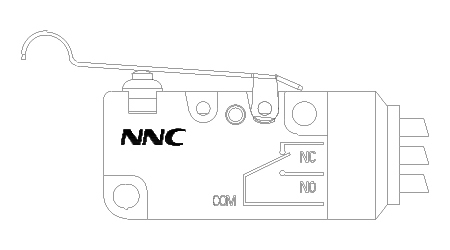

W：

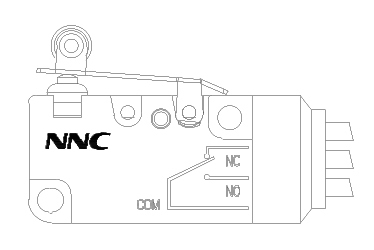

G：

端子類型

A		C
C2		C3

驅動桿位置

J

Y

性能

項目		規格值
容許操作速度		0.1mm～1m/S
防護等級		IP67
絕緣電阻		100MΩ以上
接觸電阻(初始值)		100mΩ以下(不含線束)
環境溫度		T125
耐壓	同極端子間	AC1500V 50/60Hz 1min
	各端子與接地(塑料間)	AC1500V 50/60Hz 1min
	各端子與非充電金屬間	AC3000V 50/60Hz 1min
壽命	機械	100萬次以上
	電氣	5萬次以上

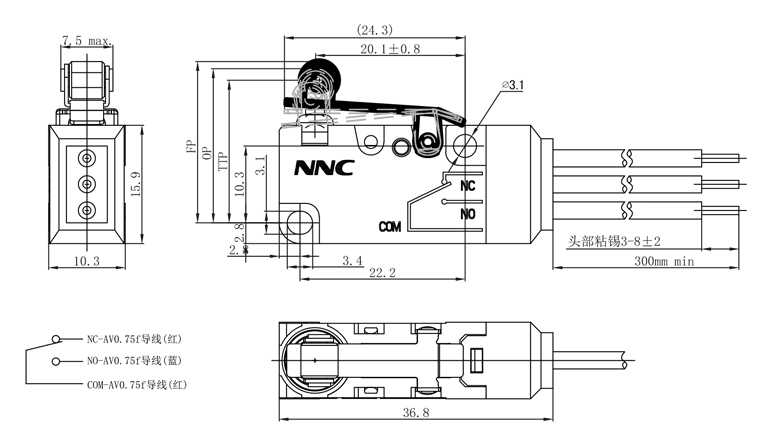

外形尺寸/動作特性

項目
OF	動作力	≤300gf
RF	釋放力	≥30gf
FP	自由位置	≤22.3mm
OP	動作位置	20.7±0.6mm
TTP	極限位置	≥19.1mm

① 關于安裝：
開關的安裝,拆卸和配線作業以及維護檢查時，請務必?cái)嚅_(kāi)電源。否則會引起觸電和燒毀。
開關安裝時螺釘需小于安裝孔,使用平墊圈,彈性墊圈來緊固。此時請使用0.39-0.59N.m的緊固扭矩安裝。
開關請安裝在平面上。如果安裝面凹凸不平，可能導致開關歪斜，動作失常和外殼破損。

② 關于操作行程的設定：
針狀按鈕規格場合，請注意操作行程的設定。按下量過多則壽命縮短。請以過行程(OT)規格值的70%～100%為標準設定。

注意事項

① 將導線焊接在端子上時，請先將導體穿過端子孔后再進行操作。
② 烙鐵的容量為60W以下，時間在5S以內。如果操作溫度過高或者時間過長，可能導致開關特性劣化。
③ 請盡量少用焊錫，如果焊錫進入開關內部，可能會導致接觸障礙。
④ 如果將印刷基板用端子在焊接槽中進行焊接，焊錫可能進入開關內部導致接觸不良，因此請采用手工焊接。
